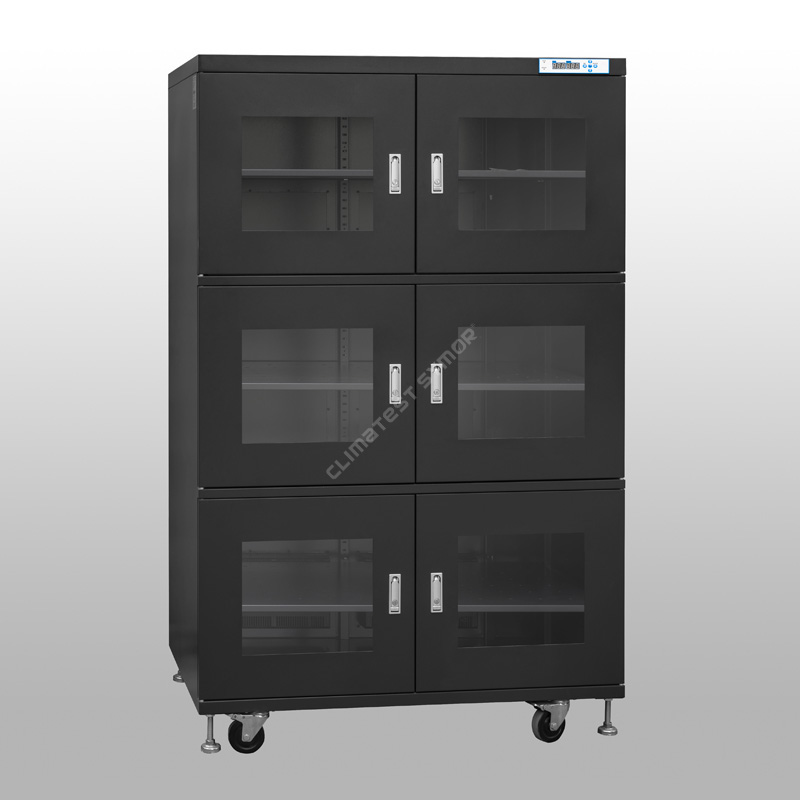

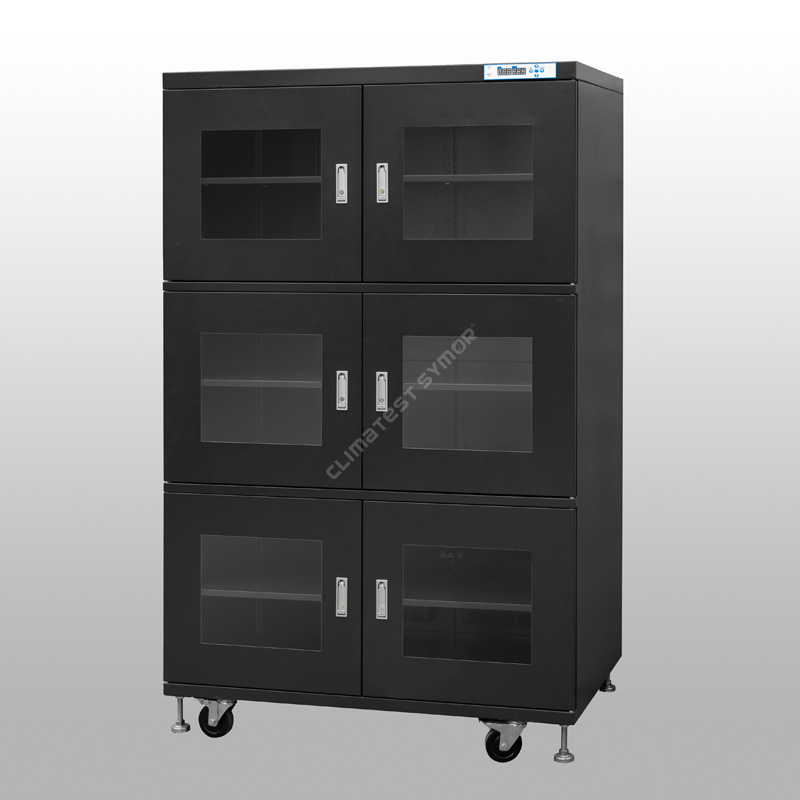

Suchá skříň pod 1 % relativní vlhkosti

Popis

Suchá skříň s relativní vlhkostí pod 1 % poskytuje skladování s ultra nízkou vlhkostí pro výrobní linky SMT. Pomocí nejpokročilejší technologie odvlhčování skříň vytváří extrémně suchou atmosféru, která zabraňuje „efektu popcornu“ u komponent citlivých na vlhkost, prodlužuje životnost jejich podlahy a eliminuje potřebu drahého dusíku nebo častého pečení při vysokých teplotách.

Suché skříně pod 1 % relativní vlhkosti: Specifikace

Suché skříně pod 1 % relativní vlhkosti: Funkce

▸Relativní vlhkost: <1%RH, nabízí řešení pro skladování s extrémně nízkou vlhkostí pro MSL 4, 5, 5a a 6.

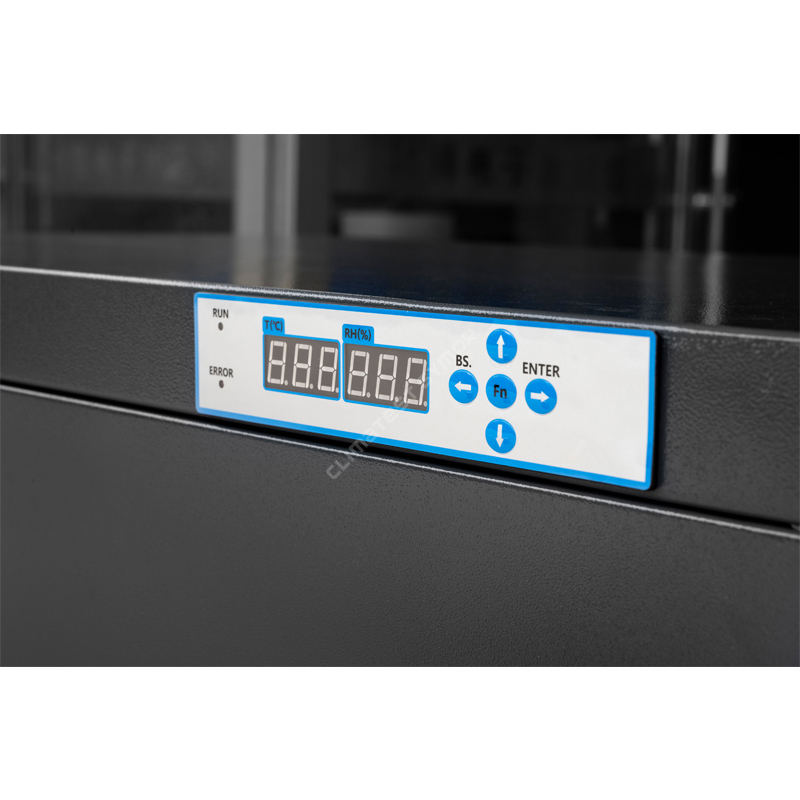

▸Digitální displej: Mikropočítačem řízený LED HD displej, uživatelsky přívětivé nastavení RH, monitorování v reálném čase.

▸ESD-safe: Povrchový antistatický odpor 10⁵–10⁹ Ω.

▸Nastavitelné police: Výškově nastavitelné, vhodné pro různé velikosti součástí.

▸Funkce paměti: Po výpadku napájení není třeba resetovat.

▸Energeticky účinné: Úspora energie při zachování vysoce účinné regulace vlhkosti.

Jak odvlhčit?

Princip odvlhčování suchých skříní s relativní vlhkostí nižší než 1 % je „fyzikální adsorpce pomocí molekulárních sít + cyklická regenerace“ (nejspolehlivější metoda), normální chladicí suchá skříň TE nemůže dosáhnout tak ultra nízké úrovně vlhkosti.

Adsorpční proces: Jako adsorpční materiál ve skříni se používají molekulární síta; tato síta obsahují rozsáhlou síť mikropórů v nanoměřítku, které adsorbují molekuly vody ze vzduchu – podobně jako houba absorbující vodu. Ventilátor nasává vlhký vzduch do suchých jednotek, kde dochází k fyzikální adsorpci molekul vody a vysušený vzduch se následně vrací do vnitřku skříně.

RegeneraceProces:Jakmile molekulární síto dosáhne adsorpční saturace, systém automaticky zahájí nízkoteplotní zahřívání, aby se adsorbované molekuly vody přeměnily na vodní páru, která je pak vypuzena ze skříně; molekulární síto tak obnovuje svou schopnost absorbovat vlhkost.

Suché skříně pod 1 % RH využívají pokročilou technologii, včetně švýcarských snímačů relativní vlhkosti (RH) a teploty, aby bylo zajištěno přesné řízení a monitorování vnitřního prostředí, přesnost snímače vlhkosti je +/-2 % RH. Udržováním stabilního prostředí s nízkou vlhkostí suché skříně účinně chrání citlivé předměty před škodlivými účinky vlhkosti.

Aplikace ve výrobě elektroniky SMT

Suché skříně pod 1 % relativní vlhkosti jsou nezbytné pro zařízení citlivá na vlhkost (MSD) klasifikovaná jako MSL 4, 5, 5A a 6 podle norem IPC/JEDEC J-STD-033:

▸Případy primárního použití: Prevence „efektu popcornu“: Během pájení přetavením (špičkové teploty ~260 °C) se vlhkost zachycená uvnitř plastových obalů IC změní na páru, která způsobí vnitřní praskliny a delaminaci. Skladování s velmi nízkou vlhkostí tuto vlhkost před pájením eliminuje.

▸Pozastavení životnosti podlahy: Když jsou MSD vyjmuty z jejich utěsněných sáčků s bariérou proti vlhkosti, jejich hodiny „životnosti podlahy“ začnou tikat. Jejich uložením ve skříni <1%RH efektivně pozastavíte tento časovač, což umožňuje nepoužité součásti bezpečně uložit a později znovu použít bez pečení.

▸Prevence oxidace: Ultrasuchá atmosféra zabraňuje oxidaci exponovaných měděných podložek, stříbrných povrchů a pájitelných povrchů – zachovává pájitelnost po celá léta

Životnost podlahy označuje maximální povolenou dobu, po kterou může MSD (zařízení citlivé na vlhkost) zůstat ve standardním továrním prostředí (≤30 °C / 60 % RH) po vyjmutí z vakuového vaku s bariérou proti vlhkosti, přičemž je stále bezpečné pro umístění a pájení přetavením.

Aplikační metoda: Jakmile jsou komponenty MSL Level 4–6 vyjmuty z vakuových sáčků, pokud montážní a přetavovací pájecí procesy nejsou dokončeny během specifikované životnosti podlahy, musí být okamžitě umístěny do suché skříně s relativní vlhkostí nižší než 1 %. V tomto prostředí s ultranízkou vlhkostí <1% RH je proces absorpce vlhkosti komponentami účinně „pozastaven“ a zbývající životnost podlahy se přestane spotřebovávat, suchá skříň neprovádí žádné předpečení, které lze přímo naložit na linku k použití, čímž se výrazně zvýší efektivita výroby.

Profil vlhkosti v reálném čase(Vlhkost prostředí 60% RH, bez zatížení):

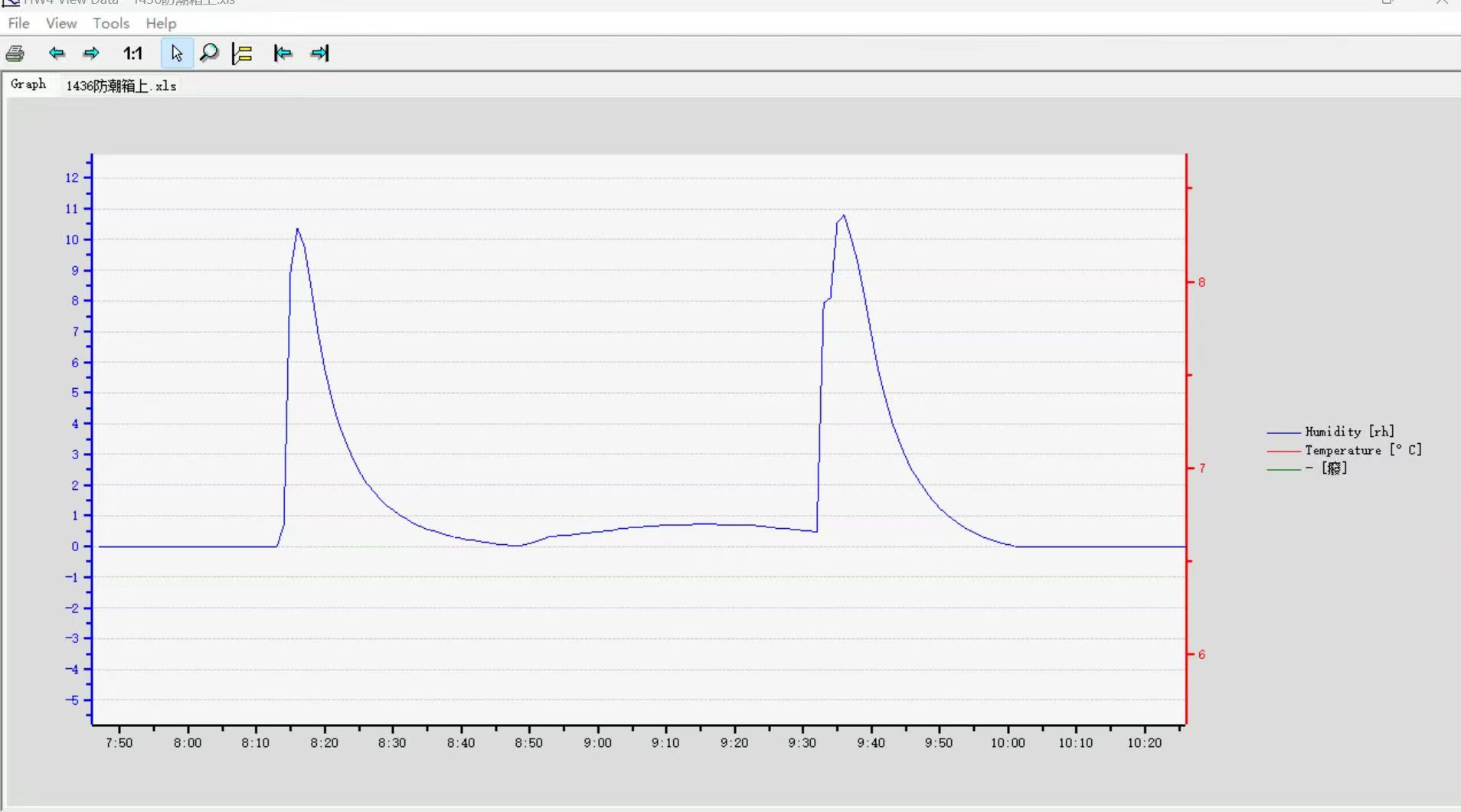

Pokaždé otevřete dveře na 30 sekund a poté zavřete:

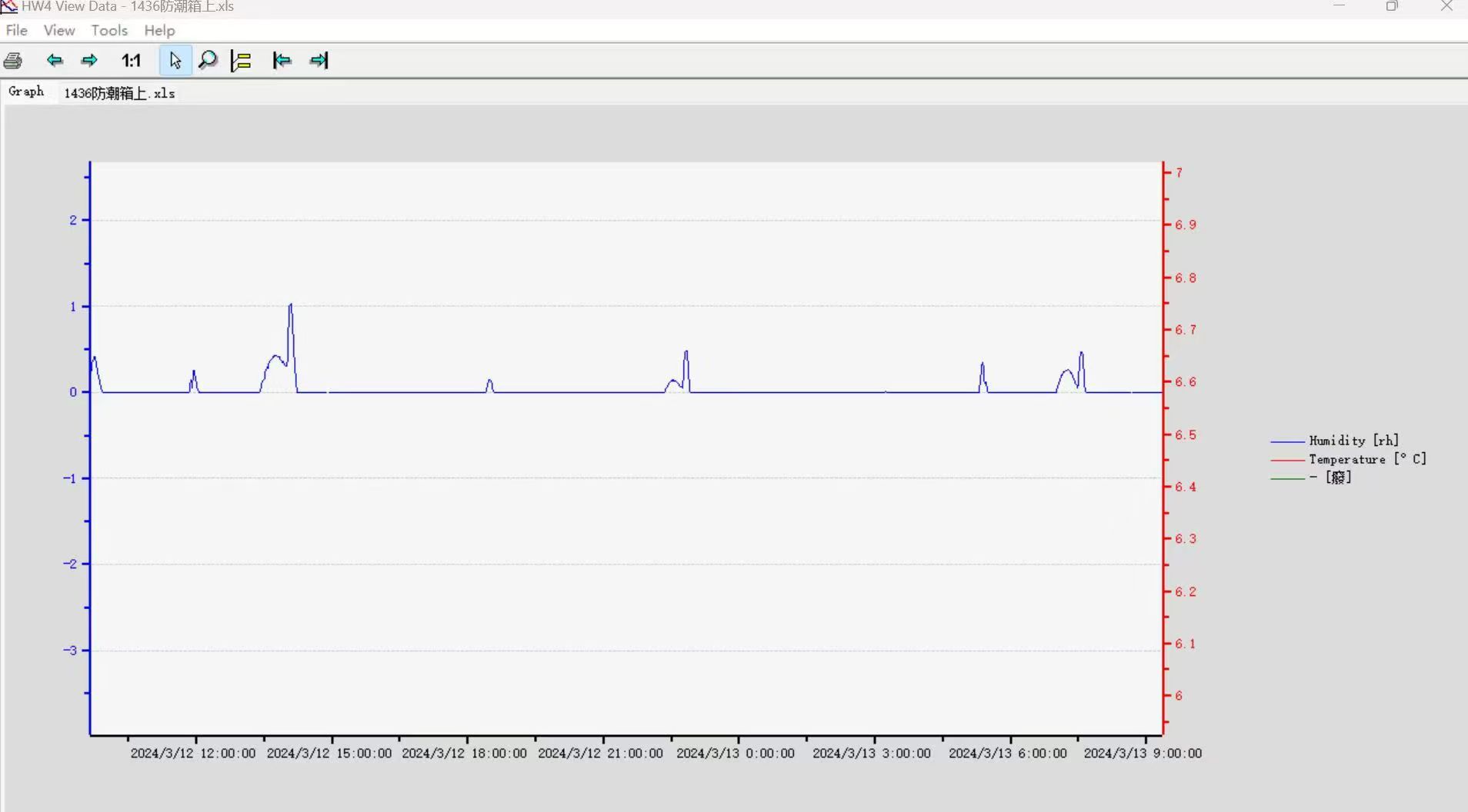

Dlouhodobé skladování bez otevírání dveří:

Měření vlhkosti v reálném čase před odesláním

Používáme vysoce přesný vlhkoměr Rotronics k přeměření suchých skříní pod 1% RH před expedicí a vydáváme kalibrační certifikát, pečlivě odladíme každou skříň a zajistíme, aby vše fungovalo dobře poté, co dorazí k zákazníkovi, je to také odpovědnost, Symor se obává kontroly kvality a zpětné vazby od zákazníků na naše suché skříně, proč je objednáváme opakovaně.

Rozdíl mezi suchými skříněmi a dusíkovými skříněmi:

▸Sušicí skříně používají suché jednotky k odvlhčování, žádné spotřební materiály, žádné výměny, absorbují vlhkost a automaticky ji vypouštějí ven.

▸Dusíkové skříně používají proplachování dusíkem k dosažení aplikace s nízkou vlhkostí a nízkou hladinou kyslíku, plyn N2 je spotřební.

Komponenty, které vyžadují suché skříně <1 % relativní vlhkosti:

▸ IC, BGA, QFP a všechny SMD komponenty s MSL 5/6

▸Holé PCB (zabraňuje oxidaci a absorpci vlhkosti)

▸ Kovové prášky pro 3D tiskárny (hygroskopické a reaktivní)

Soulad s průmyslovými standardy

Suché skříně pod 1 % RH jsou navrženy tak, aby splňovaly nebo překračovaly:

IPC/JEDEC J-STD-033             Manipulace, balení a skladování MSD

IPC-1601                                  Skladování a manipulace s PCB

IEC 61340-5-1                          Kontrola ESD (pro modely bezpečné proti ESD)

Kdo u nás nakupuje?

Symor prodává skříně s řízenou nízkou vlhkostí světoznámým výrobcům polovodičů a elektroniky, jako jsou Micron, ST electronics, Phoenix Semiconductor, REC Solar, Wistron, Foxconn a univerzity jako Stanford, Illinois, ETH Zürich.......naše suché skříně pomáhají klientům:

▸Řešení základních bodů bolesti: Úplné řešení problémů správy zařízení MSD (zařízení citlivého na vlhkost)

▸Snížení nákladů a zlepšení efektivity montáže: přineslo významnou návratnost investic (ROI)

▸Výjimečný výkon produktu: Stabilní a spolehlivá technologie regulace vlhkosti

Další podrobnosti o suchých skříních pod 1% RH naleznete na našich webových stránkáchwww.climatetestsymor.comnebo pošlete e-mail na adresu sales@climatestsymor.com. Odpovíme Vám co nejdříve a uvítáme případnou spolupráci.
