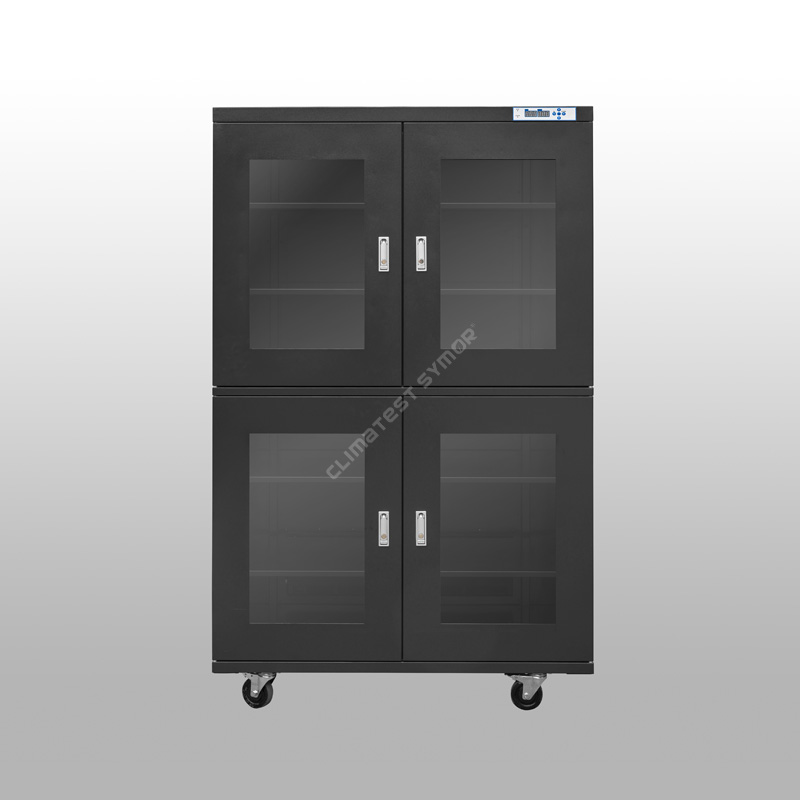

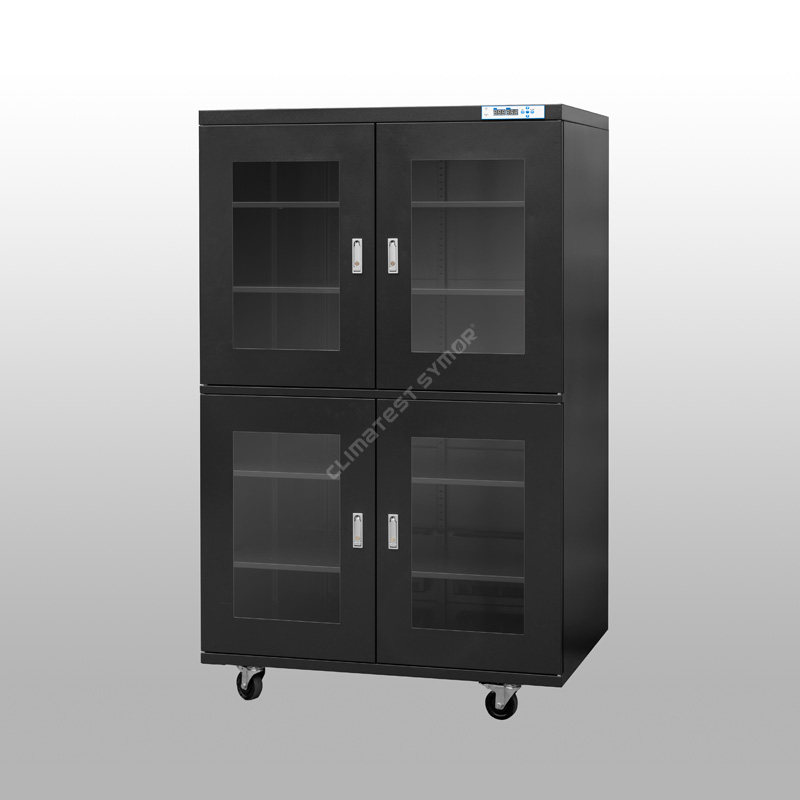

Suché skříně s nízkou vlhkostí

Popis

Suché skříně s nízkou vlhkostí <1%RH jsou primárně určeny pro elektronické součástky klasifikované podle úrovní vysoké citlivosti na vlhkost (MSL) – konkrétně úrovně 4, 5, 5a a 6. Tyto skříně s ultra nízkou vlhkostí jsou schopny trvale udržovat skladovací prostředí <1%RH, čímž splňují mezinárodní průmyslový standard IPC/JEDEC J-STD-033.

 Suché skříně s řízením nízké vlhkosti: Specifikace

Suché skříně s nízkou vlhkostí: Funkce

▸Relativní vlhkost: <1%RH, nabízí řešení pro skladování s extrémně nízkou vlhkostí pro MSL 4, 5, 5a a 6.

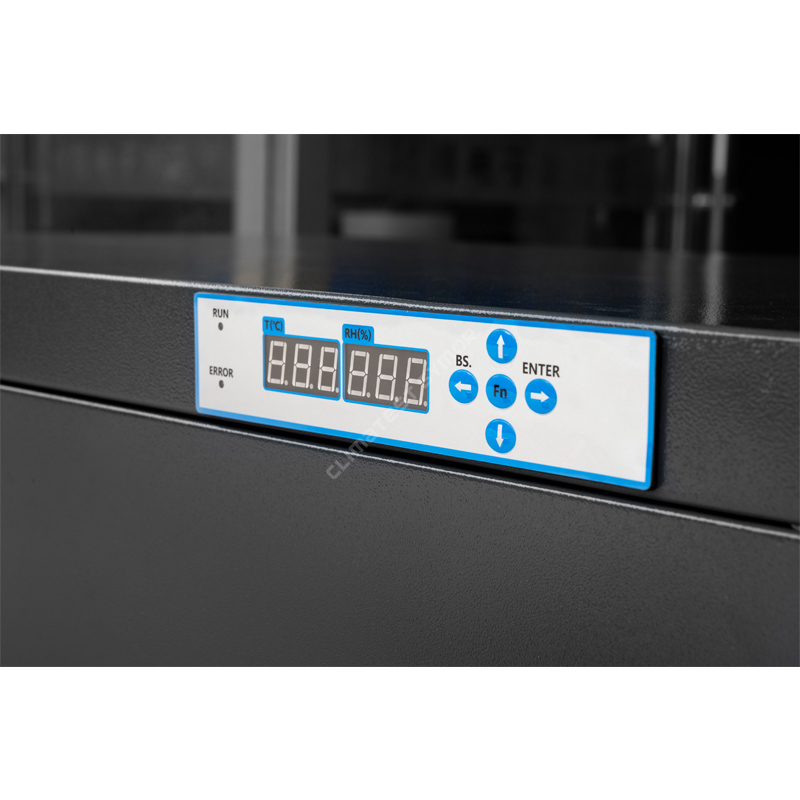

▸Digitální displej: Mikropočítačem řízený LED HD displej, uživatelsky přívětivé nastavení RH, monitorování v reálném čase.

▸ESD-safe: Povrchový antistatický odpor 10⁵–10⁹ Ω.

▸Nastavitelné police: Výškově nastavitelné, vhodné pro různé velikosti součástí.

▸Funkce paměti: Po výpadku napájení není třeba resetovat.

▸Energeticky účinné: Úspora energie při zachování vysoce účinné regulace vlhkosti.

Jak odvlhčit?

Princip odvlhčování suchých skříní s nízkou vlhkostí <1%RH je „fyzikální adsorpce přes molekulární síta + cyklická regenerace“ (nejspolehlivější metoda), normální chladicí suchá skříň TE nemůže dosáhnout tak ultra nízké úrovně vlhkosti.

Adsorpční proces: Jako adsorpční materiál ve skříni se používají molekulární síta; tato síta obsahují rozsáhlou síť mikropórů v nanoměřítku, které adsorbují molekuly vody ze vzduchu – podobně jako houba absorbující vodu. Ventilátor nasává vlhký vzduch do suchých jednotek, kde dochází k fyzikální adsorpci molekul vody a vysušený vzduch se následně vrací do vnitřku skříně.

RegeneraceProces:Jakmile molekulární síto dosáhne adsorpční saturace, systém automaticky zahájí nízkoteplotní zahřívání, aby se adsorbované molekuly vody přeměnily na vodní páru, která je pak vypuzena ze skříně; molekulární síto tak obnovuje svou schopnost absorbovat vlhkost.

<1%RH Suché skříně s řízením nízké vlhkosti využívají pokročilou technologii, včetně snímačů relativní vlhkosti (RH) a teploty dovážených ze Švýcarska, aby bylo zajištěno přesné řízení a monitorování vnitřního prostředí, přesnost snímače vlhkosti je +/-2%RH. Udržováním stabilního prostředí s nízkou vlhkostí suché skříně účinně chrání citlivé předměty před škodlivými účinky vlhkosti, jako je koroze, plísně a degradace.

Suché skříně s řízením nízké vlhkosti v sestavě SMT

V průmyslu SMT (Surface Mount Technology) je primární aplikací suchých skříní <1%RH specializovaná správa a kontrola zařízení citlivých na vlhkost (MSD), která zajišťuje, že zůstanou absolutně suchá před pájením přetavením, čímž se zabrání poškození součástí způsobenému „efektem popcornu“.

Životnost podlahy označuje maximální povolenou dobu, po kterou může MSD (zařízení citlivé na vlhkost) zůstat ve standardním továrním prostředí (≤30 °C / 60 % RH) po vyjmutí z vakuového vaku s bariérou proti vlhkosti, přičemž je stále bezpečné pro umístění a pájení přetavením.

Aplikační metoda: Jakmile jsou komponenty MSL Level 4–6 vyjmuty z vakuových sáčků, pokud montážní a přetavovací pájecí procesy nejsou dokončeny během specifikované životnosti podlahy, musí být okamžitě umístěny do suché skladovací skříně <1% RH. V tomto prostředí s ultranízkou vlhkostí <1% RH je proces absorpce vlhkosti komponentami účinně „pozastaven“ a zbývající životnost podlahy se přestane spotřebovávat, suchá skříň neprovádí žádné předpečení, které lze přímo naložit na linku k použití, čímž se výrazně zvýší efektivita výroby.

Profil vlhkosti v reálném čase(Vlhkost prostředí 60% RH, bez zatížení):

Pokaždé otevřete dveře na 30 sekund a poté zavřete:

Dlouhodobé skladování bez otevírání dveří:

Měření vlhkosti v reálném čase před odesláním

Používáme vysoce přesný vlhkoměr Rotronics k přeměření <1%RH suché skříně před expedicí a vydáváme kalibrační certifikát, pečlivě ladíme každou skříň a ujišťujeme se, že vše funguje dobře poté, co dorazí do rukou zákazníka, to je také odpovědnost, Symor se obává kontroly kvality a zpětné vazby od zákazníků na naše suché skříně aster, proč si mnozí zákazníci objednávají opakovaně, myslíme si, že toto je důvod, proč

Rozdíl mezi suchými skříněmi s nízkou vlhkostí a skříněmi na dusík:

▸Sušicí skříně s nízkou vlhkostí používají suché jednotky k odvlhčování, bez spotřebního materiálu, bez výměny a absorbují vlhkost a automaticky ji odvádějí ven.

▸Skříně pro čištění dusíkem používají plynný dusík k dosažení aplikace s nízkou vlhkostí a nízkou úrovní kyslíku, plyn N2 je spotřební.

<1%RH Suché skříně s nízkou vlhkostí: Použití

▸Výroba polovodičů a elektroniky:

. Desky/čipy/BGA/PCB: Pro součásti citlivé na vlhkost s úrovní citlivosti na vlhkost (MSL) v rozmezí od 2a do 5a zabraňuje „popcorn efektu“ (vnitřnímu praskání) způsobenému rychlým odpařováním vnitřní vlhkosti během pájení.

. Fotorezisty/tavidla: Zabraňuje snížení výkonu v důsledku absorpce vlhkosti.

▸Přesná optika a přístrojové vybavení

. Vysoce přesné čočky / optika s povlakem / čelní plochy vláken

Další podrobnosti o suchých skříních s nízkou vlhkostí nižší než 1 % RH naleznete na našich webových stránkách www.climatestsymor.com nebo zašlete e-mail na adresu sales@climatestsymor.com. Odpovíme Vám co nejdříve a uvítáme případnou spolupráci.
