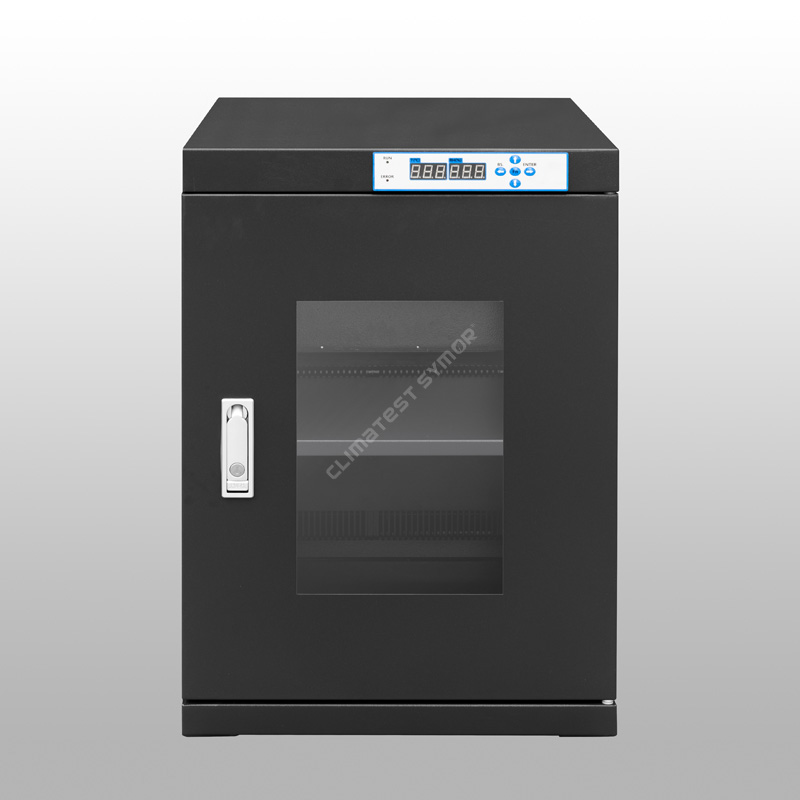

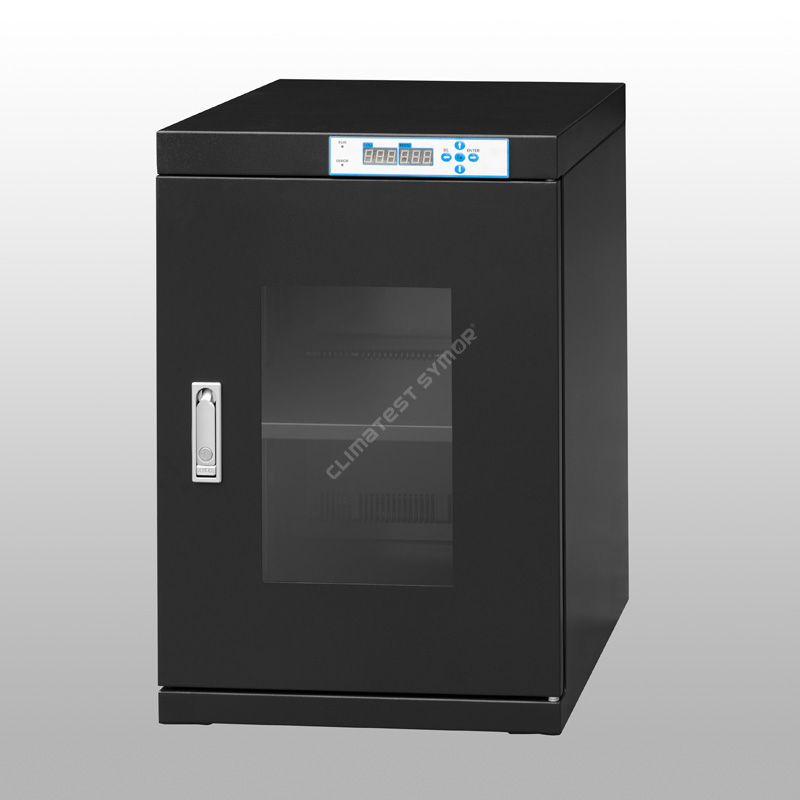

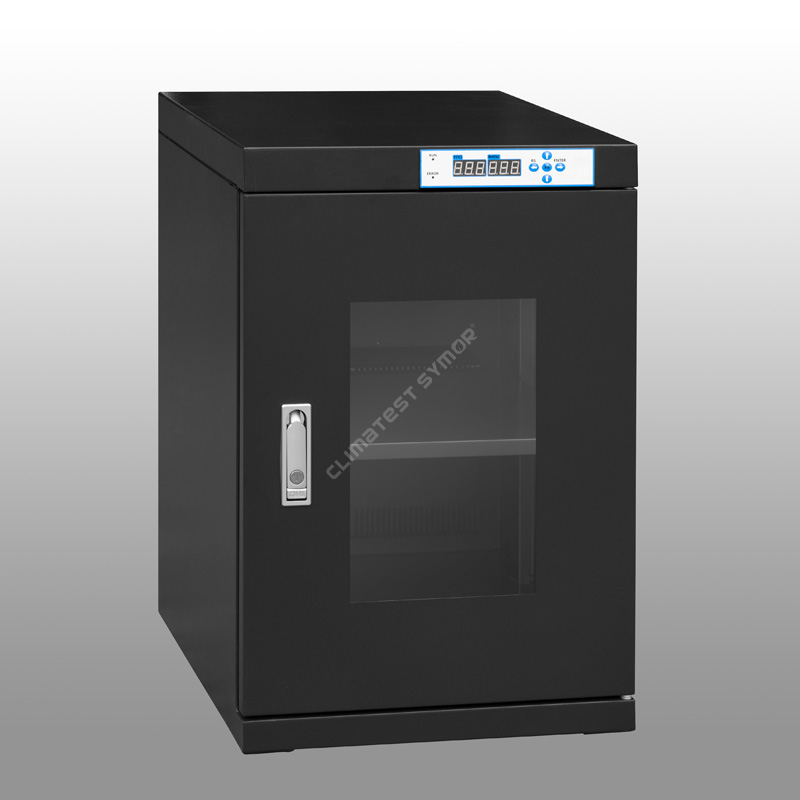

Climatest Symor® je čínský výrobce suchých elektronických skříní, společnost se zavázala dodávat elektronické suché skříně na vysoké úrovni, za konkurenceschopné ceny, s nejlepší technologií odvlhčování, Climatest Symor® prodával elektronické suché skříně po celém světě s pozitivní chválou veřejnosti, model TDU98F je náš nejmenší a nejlevnější suchý box.
Model: TDU98F (stolní typ)
Kapacita: 98L
Vlhkost vzduchu:<5%RH Automatic
Doba zotavení: Max. 30 minut po otevření dveří 30 sekund a poté zavření. (Okolní prostředí 25 60% RH)
Police: 1ks
Barva: tmavě modrá, ESD bezpečná
Vnitřní rozměr: Š446*H372*V598 MM
Vnější rozměr: Š448*H400*V688 MM
Popis
Climatest Symor® elektronické suché skříně poskytují dlouhodobé skladování s nízkou vlhkostí pro balíčky IC, jsou vybaveny odvlhčovacím systémem, komponenty citlivé na vlhkost správně uložené v této elektronické suché skříni mají prodlouženou životnost podlahy, jevy popcorn a mikropraskání během procesu přetavování nejsou žádné delší problém, suché skříně splňují normu IPC/JEDEC J-STD-033.
Specifikace
Režim# s F: funkce ESD, tmavě modrá barva.
Režim # bez F: Žádná funkce ESD, bílá barva
Modelka |
Kapacita |
Vnitřní rozměr (Š×H×V, mm) |
Vnější rozměr (Š×H×V, mm) |
Průměrný výkon (W) |
Hrubá hmotnost (KG) |
Max. Náklad/police (KG) |
TDU98 |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDU98F |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDU160 |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDU160F |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDU240 |
240 l |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDU240F |
240 l |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDU320 |
320 l |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDU320F |
320 l |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDU435 |
435 l |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDU435F |
435 l |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDU540 |
540 l |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDU540F |
540 l |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDU718 |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDU718F |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDU870 |
870 l |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDU870F |
870 l |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDU1436-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436F-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436F-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
Vlastnosti
· Přijímá švýcarský originální importovaný snímač vlhkosti a teploty.
-To zajišťuje vysokou přesnost při použití,Climatest Symor®elektronické suché skříně mají paměťovou funkci, není třeba znovu nastavovat po výpadku napájení.
·Vyrobeno z pozinkované oceli o tloušťce 1,2 mm, s nátěrem USA DuPont ESD.
-Design zesílené konstrukce, výborná nosnost, povrchová úprava 18 lakovacími procesy, hodnota statické odolnosti splňuje 106 -108Ω, také se silnou odolností proti korozi.
·3,2mm okénko z tvrzeného skla s vysokou intenzitou pro lepší pozorování.

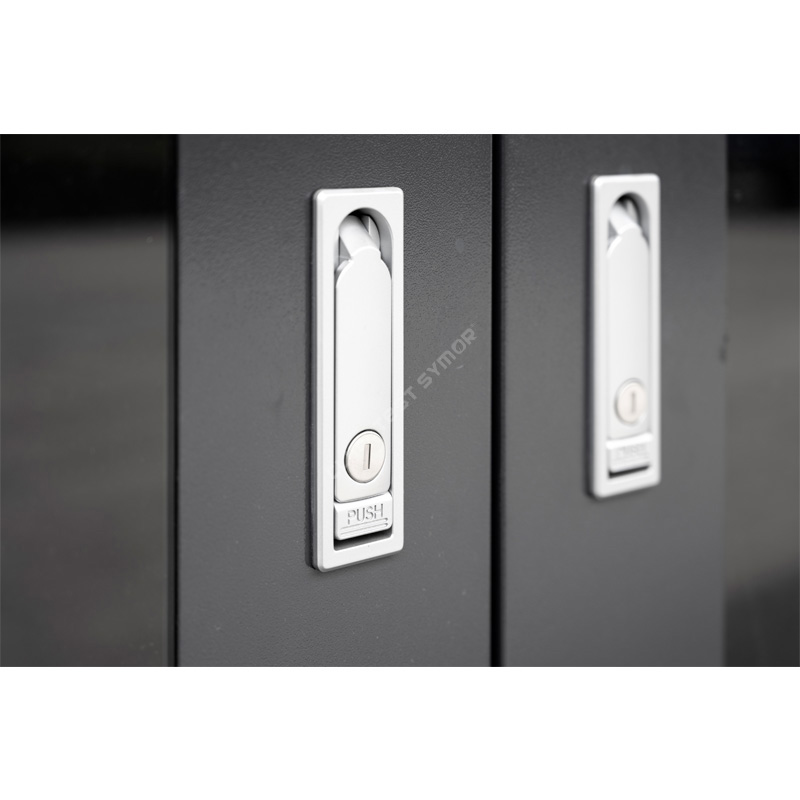

- Plochý lisovací zámek zinkové slitiny, s dokonalou vzduchotěsností a funkcí proti krádeži, tento elektronický suchý těsnící výkon je vynikající.
·S funkcí paměti, není třeba znovu nastavovat po výpadku napájení.
- Elektronické suché skříně si mohou automaticky zapamatovat poslední hodnotu nastavení po vypnutí, není třeba znovu nastavovat.
·Výkonná suchá jednotka s předpokládanou životností +15 let.
- Elektronické suché skříně přijímají suchou jednotku s molekulárním sítem 4A, nejpokročilejší techniku, lze ji automaticky regenerovat, není potřeba výměna.
·Univerzální kolečka instalovaná dole, bezpečná proti ESD.
- Vyztužená PU kolečka jsou instalována ve spodní části elektronických suchých skříní, přední dvě s brzdami pro snadný pohyb a zastavení.
Co je Climatest Symor® elektronické suché skříně, suché skříně pro elektronické IC komponenty?
Climatest Symor® elektronické suché skříně, nazývané také suché skladovací skříně, jsou vzduchotěsné automatické odvlhčovací suché skříně, které chrání předměty citlivé na vlhkost před poškozením souvisejícím s vlhkostí, udržuje vnitřní prostředí s nízkou vlhkostí < 5 % RH, což může účinně eliminovat rizika následků poruch z nesprávného skladování během procesu montáže.
Jak elektronické suché skříně ovlivňují výrobu SMT?
Komponenty MSL, jako jsou IC, BGA, PCB, jsou velmi citlivé na vlhkost, tyto komponenty mají určité požadavky na skladovací prostředí, na rozdíl od civilních suchých boxů odolných proti vlhkosti by elektronické suché skříně měly dosáhnout velmi nízkého bodu vlhkosti, odvlhčovací a rychlost obnovy by měla být také velmi rychlá, navíc celé skříně by měly být bezpečné proti ESD, suché skříně používané v čistém prostoru musí být z nerezové oceli, aby splňovaly přísné hygienické požadavky.
Během procesu přetavování pronikají páry stopové vlhkosti do obalů IC, absorbovaná vlhkost rychle expanduje dovnitř, což má za následek neviditelná poškození, jako je selhání kabeláže, popcorn a mikropraskání, dokonce i praskání na povrchu, tyto vady nejsou snadno vidět v rané fázi však tyto neviditelné potenciální problémy vstupují na trh, pak se produkty fakulty vrátí a následují stížnosti.
Normální úložiště |
Proces přeformátování |
||
|
|
|
|
Vlhkost z okolního prostředí proniká do obalů. |
Během zahřívání se zvyšuje tlak vodní páry, která odděluje matrici a pryskyřici. |
Vodní pára při zahřívání dále expanduje a vyfukuje balíčky. |
Vodní pára obaly rozbije, což způsobí mikropraskání. |
Standard IPC/JEDEC J-STD-033 specifikuje „Standard pro manipulaci, balení, přepravu a použití zařízení pro povrchovou montáž citlivých na vlhkost/přetavení.“ Vyžaduje skladování při nízké vlhkosti pro součásti citlivé na vlhkost.
Rychlost odvlhčování řady <5%RH:
Otevřete dvířka na 30 sekund a poté je zavřete, vlhkost se během 30 minut vrátí na <5 % RH, viz níže uvedená křivka: (Okolní 25 °C, vlhkost 60 % RH)
JAKÉ JSOU BĚŽNÉ METODY UCHOVÁVÁNÍ ELEKTRONICKÝCH SOUČÁSTÍ?
1. Vaky proti vlhkosti
âMetoda: Komponenty citlivé na vlhkost jsou baleny v uzavřených sáčcích s bariérou proti vlhkosti, uvnitř jsou vysoušedla a karta indikátoru vlhkosti (HIC), uživatelé identifikují okolní vlhkost v uzavřených obalech kontrolou změny barvy teček na voze.
âNevýhoda: Sáčky proti vlhkosti + indikátory vlhkosti auta + vysoušedla + ruční práce = spotřební materiál, riziko úniku, vysoké náklady.
2. Dusíkové skříně
âMetoda: Komponenty citlivé na vlhkost jsou uloženy v dusíkových skříních nebo stlačeným vzduchem, aby se vyhovělo skladování s nízkou vlhkostí
âNevýhoda: Plnění dusíkem = trvalá spotřeba N2, vysoká ko
3.Elektronické suché skříně
âMetoda: Součásti citlivé na vlhkost jsou umístěny v elektronické suché skříni, stačí zapojit, stroj bude automaticky pracovat a dosáhne velmi nízké vlhkosti.
â Výhody: Žádné spotřební materiály, žádná ruční práce, žádná spotřeba dusíku, životní prostředí, potřeba jen trochu elektřiny.
Poskytujeme řešení elektronických suchých skříní pro níže uvedená odvětví:
Elektronická výroba
Polovodič
Farmaceutický
Laboratoř
Letectví
Válečný
Výhody elektronických suchých skříní
Pro více podrobností o elektronických suchých skříních navštivte naše webové stránky www.climatestsymor.com nebo přímo pošlete e-maily na sales@climatestsymor.com, vrátíme se vám v nejrychlejším čase, vítáme vás pro možnou spolupráci.
