Pro výzkumné laboratoře, oddělení kontroly kvality a inženýrské týmy výzkumu a vývojeStolní teplotní zkušební komorapředstavuje přední obranu proti selhání produktu. Na rozdíl od testovacích komor, stolní jednotky nabízejí kompaktní půdorys. Ať už testujete elektronické součástky, desky plošných spojů, bateriové články nebo mobilní telefony, pochopení technických specifikací je zásadní pro generování opakovatelných a přesvědčivých dat.
Tato příručka poskytuje komplexní a podrobnou analýzu specifikací, provozních charakteristik a pokynů pro nákup.
Při hodnocení aStolní teplotní zkušební komora, kupující se často zaměřují pouze na minimální a maximální teplotní limity. Abychom vám pomohli při výběru, sestavili jsme standardní specifikace pro vysoce výkonnou, programovatelnou teplotní testovací komoru. Níže uvedená data představují průmyslový standard pro jednotky o objemu od 22 do 36 litrů – ideální místo pro laboratorní stolní počítače.
| Parametr | Standardní specifikace | Technický přehled |
| Vnitřní objem | 12L / 22L / 36L (volitelné) | 12L je ideální pro testování PCB; 22L a 36L pojme baterie nebo větší sestavy. |
| Vnitřní rozměry (ŠxHxV) | 310 × 230 × 200 mm (12 l) až 400 × 300 × 300 mm (36 l) | Zajistěte naložení police a volnou cirkulaci vzduchu. Nebalte vzorky nad 3/2 vnitřního objemu. |
| Vnější rozměry (ŠxHxV) | 500×540×650 mm (12L) až 640×730×920 mm (36L) | Vyžaduje 30 cm volného prostoru po stranách pro ventilaci |
| Čistá hmotnost | 60 kg až 90 kg | Rozhodující pro hodnocení na stolním počítači. Ujistěte se, že váš pracovní stůl unese statické zatížení a dynamické vibrace. |
| Materiál interiéru | SUS304 Nerezová ocel (kartáčovaná / zrcadlová) | Poskytuje odolnost proti korozi a vysokou odrazivost pro rovnoměrné rozložení teploty. |
Toto je jádro teplotní testovací komory. Čísla v datovém listu musí být v souladu s reálnou fyzikou. Věnujte pozornost podmínkám „No-Load“ vs. „Loaded“.
| Parametr | Standardní specifikace | Technický přehled |
| Teplotní rozsah | -40 °C až +130 °C (Rozšířené možnosti: -20 °C až +130 °C) | -40°C je dostačující pro většinu komerční elektroniky. |
| Kolísání teploty | ± 0,5 °C | Představuje krátkodobou stabilitu v jednom kontrolním bodě. Nezbytné pro statické expoziční testy. |
| Rovnoměrnost teploty | <2,0 °C | Měří teplotní rozptyl v 9 bodech v prázdném pracovním prostoru. |
Spolehlivost je do značné míry určena „zlatým trojúhelníkem“: kompresorem, ovladačem a průtokem vzduchu.
| Parametr | Standardní specifikace | Technický přehled |
| Rychlost chlazení | 1,0 °C/min až 3,0 °C/min (+85 °C až -40 °C) | Průměrná rychlost, žádné zatížení |
| Rychlost vytápění | 3,0 °C/min až 5,0 °C/min (-40 °C až +85 °C) | Nichrome ohřívače poskytují suché, citlivé teplo. Vyšší rychlost zátěžového testu izolace vašeho DUT. |
| Kompresor | Hermetické nebo rotační (francouzský Tecumseh / Copeland) | Hermetic je tišší pro laboratorní použití; Rotační je odolnější pro průmyslové cykly. |
| Chladivo | R449A, R448A (nízký GWP), R404A | Předpisy EU pro F-plyny postupně vyřazují plyny s vysokým GWP. Zajistěte soulad s místními zákony na ochranu životního prostředí. |
| Cirkulace vzduchu | Odstředivý ventilátor Sirocco | Vytváří pole nucené konvekce vzduchu. |
SymorStolní jednotky teplotní testovací komory se vyvinuly z jednoduchých termostatů na sofistikované platformy pro sběr dat.
Řídicí jednotka je mozkem operace.
Programovatelný ovladač

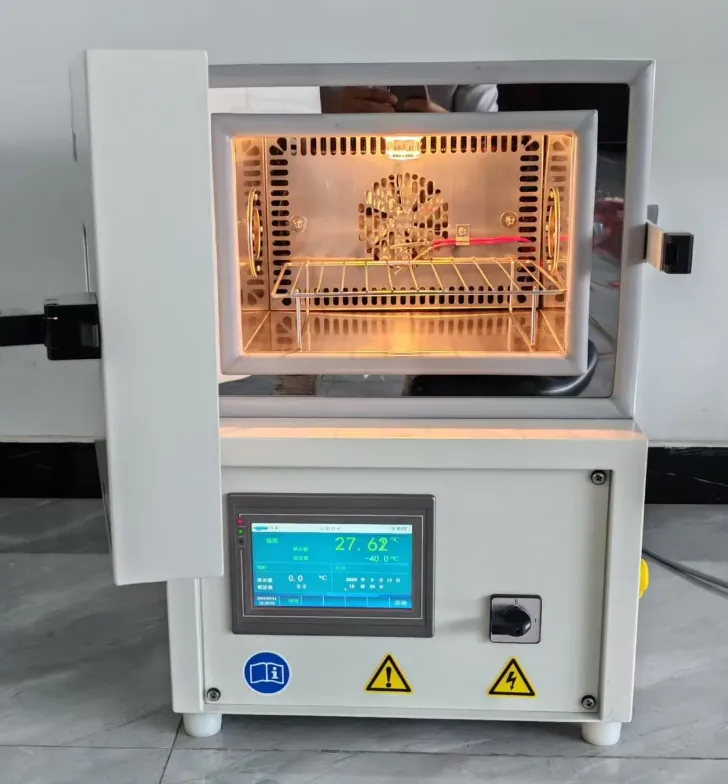

Stolní teplotní zkušební komoryvyužívat 7” programovatelný LCD dotykový ovladač.
Kapacita programu: Minimálně 120 segmentů s 999 opakovacími cykly.
Komunikace: Standardní konektivita RS-232, RS-485 a Ethernet (RJ-45).
Export dat historie: Stáhněte si podporu pro USB flash disky. Data by se měla exportovat přímo do Excelu (.csv nebo .xls) bez proprietárního formátování.
Nezávislá ochrana proti přehřátí: Samostatný mechanický omezovač, který přeruší napájení ohřívače, pokud selže hlavní ovladač.
Přetížení chlazení: Vysokotlaké spínače a tepelná relé pro ochranu kompresoru.

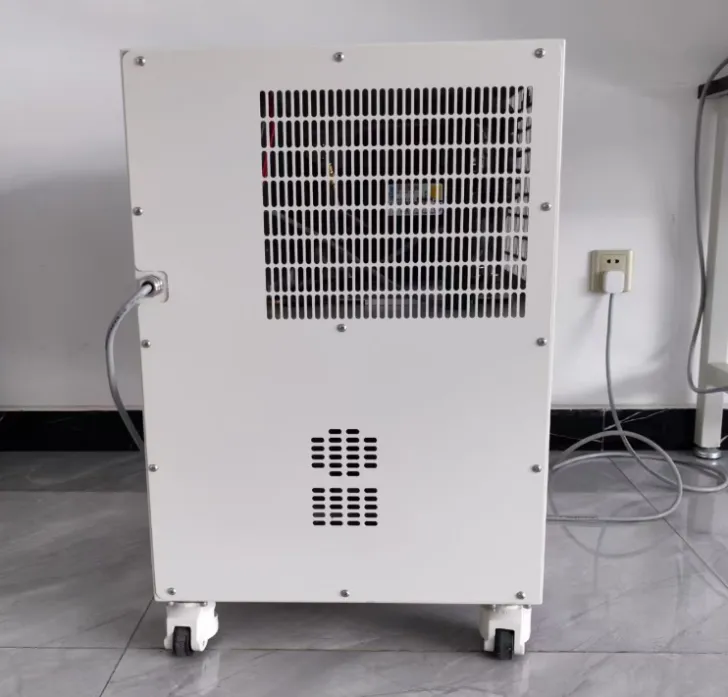

Kabelové porty: Standardní otvor pro kabel Φ 50 mm (se silikonovou zástrčkou) na straně umožňuje připojit napájení k testovanému vzorku (Live Load Monitoring) .
Ano, můžete testovat produkty pod napětím, ale musíte počítat s „tepelnou zátěží“.
Když je váš produkt zapnutý uvnitř komory, rozptyluje energii ve formě tepla. To přidává další „práci“ do chladicího systému komory, zejména pokud se snažíte udržovat velmi nízkou teplotu (např. -40 °C).
Zde je profesionální přístup:
1. Vypočítejte zátěž: Určete výkon vašeho testovaného zařízení (DUT). Obecným pravidlem je, že na každých 100 wattů tepla DUT přidáte do systému 1 °C tepelné zátěže.
2. Odlehčovací křivky: Většina výrobců poskytuje graf "Live Load Capacity". Například při +23°C by komora mohla zvládnout 1000W, ale při -40°C to klesne na 250W.
3. Připojení: K připojení napájecích kabelů do zkoušeného zařízení vždy používejte vyhrazený boční kabelový port (Φ 50 mm). Nikdy nemačkejte kabely v těsnění dvířek, protože to narušuje vzduchotěsnou integritu a způsobuje silnou námrazu.
Specifikace stejnoměrnosti teploty (např. ±1,0 °C) se typicky měří za podmínek "bez zatížení". Jakmile vzorky umístíte dovnitř, fungují jako tepelné bariéry. Vzduch musí proudit kolem vzorků, aby je zahřál nebo ochladil. Pokud naplníte komoru více než 30-40% jejího celkového objemu, blokujete proudění vzduchu z odstředivého ventilátoru.
Řešení: Ponechte mezeru alespoň 10 cm kolem sání ventilátoru (obvykle nahoře nebo vzadu). Pro vertikální proudění vzduchu použijte perforované police.
Efekt chladiče: Pokud jsou vaše vzorky vyrobeny ze silného kovu (hliníku nebo oceli), mají vysokou tepelnou hmotnost. Budou se zahřívat a ochlazovat pomaleji než vzduch, což vytváří dočasnou odchylku (lag). Ovladač to během doby „namáčení“ (držení) napraví.
Svou komoru byste měli kalibrovat alespoň jednou za 12 měsíců nebo podle norem ASTM E220 / ISO 17025. O kalibraci nelze vyjednávat, pokud testujete shodu s FDA (Zdravotnická zařízení), FAA (Letectví) nebo Automobilový průmysl (IATF 16949).
Proces: Certifikovaný technik umístí "Data Logger" s 9 až 15 termočlánky na konkrétní místa (rohy a střed) prázdného pracovního prostoru.
Co se měří: Testují stejnoměrnost (rozdíl mezi nejteplejším a nejchladnějším bodem), kolísání (stabilita v čase) a přesnost (jak blízko je naměřená hodnota standardu sledovatelného NIST).
Interní kontroly: Provádějte denní „dvoubodovou kontrolu“ pomocí ledové lázně (0 °C) a vroucí vody (100 °C) s ruční referenční sondou, abyste se ujistili, že se komora neposunula mezi roční certifikace.
