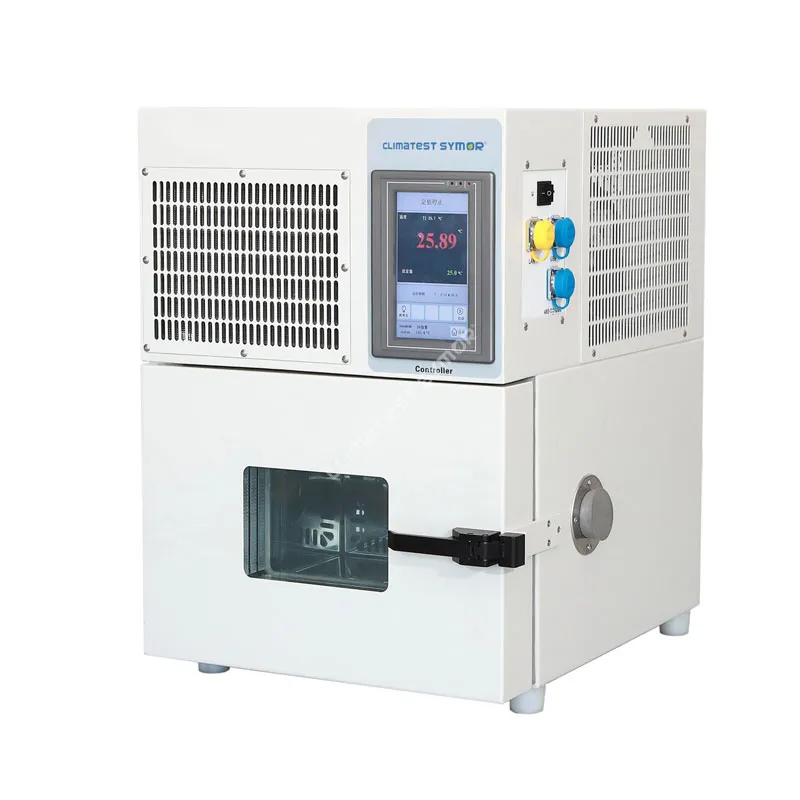

A Malá teplotní zkušební komoraposkytuje přesně stejné schopnosti stínění proti tepelnému namáhání jako teplotní komora stojící na podlaze, ale v rámci půdorysu, který se vejde na pracovní stůl nebo do přeplněné laboratoře.
Problém je v tom, že „malý“ neznamená „slabší“. Kompaktní mini teplotní testovací komory dosahují rychlosti nárůstu teploty 3 °C až 5 °C za minutu při spotřebě méně než 1,5 kW. Tato příručka poskytuje úplný technický rozpis specifikací malých teplotních zkušebních komor, včetně výkonnostních tabulek, mechanické struktury a praktických rad pro použití.
Základní technické specifikace malé teplotní zkušební komory Při hodnocení aMalá teplotní zkušební komora, nelze spoléhat na marketingové humbuky. Profesionální klienti žádají data. Níže jsou uvedeny standardní specifikace pro vysoce výkonné kompaktní teplotní testovací komory v rozsahu od 12 litrů do 36 litrů vnitřního objemu – nejběžnější velikosti pro testování na úrovni součástí.
| Parametr | Standardní rozsah | Technická poznámka |
| Vnitřní objem | 12L / 22L / 36L | 12L vyhovuje testování jednotlivých PCB nebo bateriových článků. 36L pojme až 3 automobilové senzory současně. |
| Vnitřní rozměry (Š x H x V) | 310 × 230 × 200 mm (12 l) až 400 × 300 × 300 mm (36 l) | Ujistěte se, že vaše testované zařízení (DUT) nezabírá více než 2/3 vnitřní plochy, aby bylo zachováno proudění vzduchu. |
| Vnější rozměry (Š x H x V) | 500×540×650 mm (12L) až 640×730×920 mm (36L) | Většina jednotek je navržena tak, aby vyhovovala laboratorním lavicím. |
| Čistá hmotnost | 60 kg až 90 kg | Ověřte nosnost vašeho pracovního stolu. |
| Konstrukce interiéru | Nerezová ocel SUS 304 | Poskytuje odolnost proti oxidaci a umožňuje snadné čištění |
| Konstrukce exteriéru | Ocel válcovaná za studena s práškovým nástřikem | Odolná vůči korozi, stabilní vlastnost |
Specifikace v této tabulce určují, zda vaše malá teplotní zkušební komora splňuje mezinárodní zkušební normy, jako jsou IEC 60068-2-1 (studené) a IEC 60068-2-2 (suché teplo).
| Parametr | Hodnota (standardní model) | Kritický vhled |
| Teplotní rozsah | -40°C až +130°C | -40°C pokrývá 95 % komerčního testování elektroniky. |
| Kolísání teploty | ± 0,5 °C | Měří krátkodobou stabilitu na jediném senzorovém bodě. |
| Rovnoměrnost teploty | <2,0 °C (@9 bodů) | Žádná zátěž |
| Rychlost vytápění | 2,0-3,0°C/min průměr | Od -40°C do +85°C |
| Rychlost chlazení | 1,0-2,0°C/min průměr | Od +85°C do -40°C. Omezeno zdvihovým objemem kompresoru při nízkých teplotách. |
| Rozlišení teploty | 0,1 °C | Vysoké rozlišení je nezbytné pro testování stability MEMS senzorů a oscilátorů. |
A Malá teplotní zkušební komoraje obvykle integrován do vašeho stávajícího pracovního postupu, datových systémů a fyzického prostředí.
Systém cirkulace vzduchu
Všechny moderní kompaktní komory používají konstrukci nuceného proudění vzduchu. Radiální ventilátor namontovaný na zadní stěně nasává vzduch přes žebrovaný ohřívač a spirálu výparníku a poté jej vertikálně distribuuje perforovanými bočními kanály. Rychlost vzduchu by měla být mezi 1,5 m/s a 3,0 m/s. Vyšší rychlosti zlepšují jednotnost, ale mohou ochladit malé, lehké vzorky rychleji, než je naprogramovaná rychlost rampy.
Kabelový port a příslušenství
KaždýMalá teplotní zkušební komoramusí obsahovat boční přístupový port. Standardní průměr je 50 mm (2 palce). Port obsahuje silikonovou pryžovou zátku, která udržuje utěsnění komory a zároveň umožňuje průchod drátů. U napájených DUT používejte výhradně kabelový port – nikdy nezavírejte dvířka na kabely.

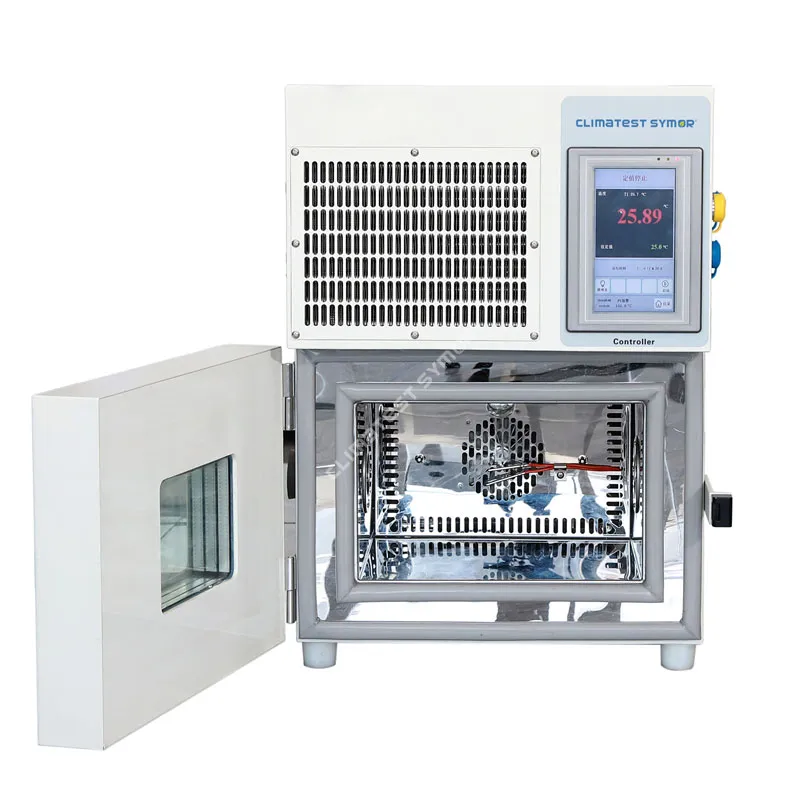

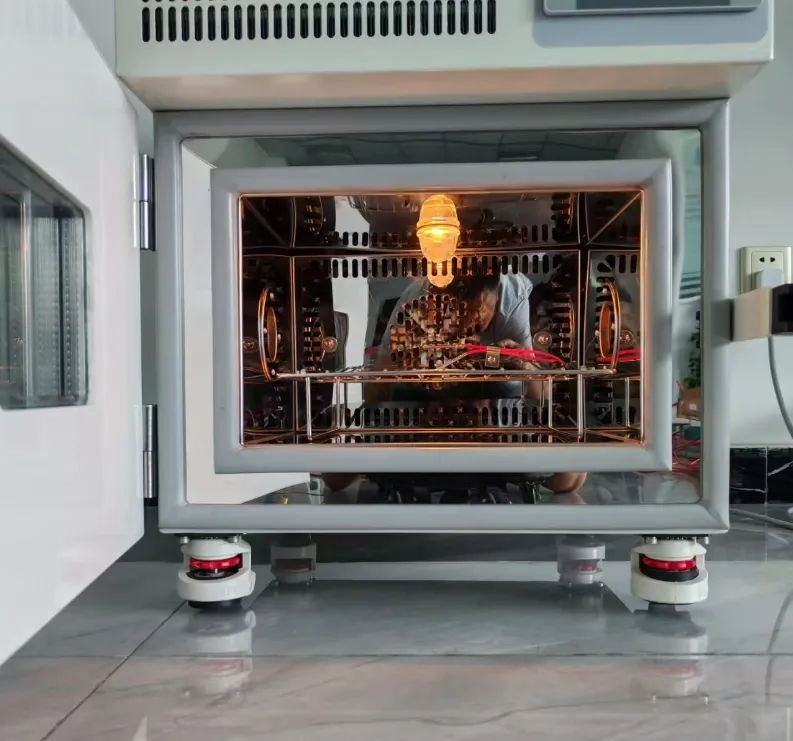

Police a zatížení
Standardní mini teplotní komora obsahuje jednu nerezovou polici. Maximální zatížení police se obvykle pohybuje od 10 kg do 20 kg, přičemž spodní police je dimenzována na plnou kapacitu komory.
Následující tři otázky představují nejčastější inženýrské a provozní problémy, které vznášejí manažeři laboratoří, technici kvality a specialisté na nákup při specifikaci maloteplotní zkušební komory.
1: Jak vypočítám správnou velikost malé teplotní testovací komory pro mé testovací vzorky?
Musíte zajistit, aby váš vzorek nezabíral více než dvě třetiny vnitřního objemu a aby žádný vzorek nebyl do 10 cm od jakékoli vnitřní stěny.
Pravidlo jedné třetiny je založeno na dynamice proudění vzduchu. Pokud například zvolíte 36L malou teplotní testovací komoru, celkový objem vzorku by neměl přesáhnout 24 litrů. Zde je postup výpočtu krok za krokem:
. Změřte rozměry DUT v centimetrech: délka x šířka x výška.
. Vypočítejte objem jednoho vzorku v litrech: (D x Š x V) / 1 000.
. Vynásobte počtem vzorků, abyste získali celkový objem vzorku.
Kromě toho udržujte volný prostor pro cirkulaci vzduchu. Přetlaková komora pro vracení vzduchu je obvykle umístěna na zadní stěně. Blokování tohoto vzorku příliš vysokým vzorkem způsobí velké teplotní zkreslení. Pro spolehlivé výsledky vždy používejte dodané perforované police a nikdy neskládejte vzorky přímo na dno komory.
2: Jak provedu test rovnoměrnosti teploty (mapování) na mé malé teplotní testovací komoře?
Budete potřebovat kalibrovaný vícekanálový záznamník dat s minimálně 9 senzory PT100
Zde je profesionální metoda:
. 9 Teplotní senzor PT100, kalibrovaný s přesností ±0,3°C
. Záznamník dat s rychlostí vzorkování 50 ms až 1 sekunda
. Komorový držák nebo drátěný stojan (nekovový, aby se zabránilo tepelnému vedení)
Postup testu:
1. Umístěte 9 senzorů do prázdné komory na tato místa:
. 8 rohů (každý do 50 mm od stěny
. Geometrický střed
2. Nastavte komoru na tři požadované hodnoty: -40 °C, +25 °C a +85 °C
3.Ponechte 30 minut stabilizace (doba namáčení) při každé nastavené hodnotě.
4.Zaznamenávejte údaje o teplotě po dobu 30 minut pro každou nastavenou hodnotu.
5. Vypočítejte rovnoměrnost jako: (nejvyšší teplota zaznamenaná mezi 9 body) mínus (nejnižší teplota zaznamenaná mezi 9 body).
Kritéria absolvování: Pro vysokou kvalituMalá teplotní zkušební komorastejnoměrnost by měla být ≤ 2,0 °C. Pokud vaše komora překračuje stejnoměrnost 3,0 °C, zkontrolujte, zda není zablokovaný ventilátor, vadné topné těleso nebo nízká náplň chladiva. Tento test provádějte každoročně a po každém přemístění komory.
