Suchá skříň ESD

Popis

Climatest Symor® Suché skříně ESD poskytují prostředí s ultra nízkou vlhkostí < 5 % RH pro komponenty MSL, jsou vybaveny nejnovějším systémem odvlhčování, komponenty MSL bezpečně uložené v těchto suchých skříních ESD mají nekonečnou životnost podlahy, což zcela usadí IC popcorn/mikro- problémy s praskáním během procesu přetavení, suché skříně ESD odpovídají standardu IPC/JEDEC J-STD-033.

Specifikace

Režim# s F: funkce ESD, tmavě modrá barva.
Režim # bez F: Žádná funkce ESD, bílá barva

Vlastnosti

· Přijímá švýcarský originální importovaný snímač vlhkosti a teploty.

-To zajišťuje vysokou přesnost při použití, Climatest Symor® Suché skříně ESD mají paměťovou funkci, není třeba znovu nastavovat po výpadku napájení.

·Vyrobeno z pozinkované oceli o tloušťce 1,2 mm, s nátěrem USA DuPont ESD.

-Design zesílené konstrukce, výborná nosnost, povrchová úprava 18 lakovacími procesy, hodnota statické odolnosti splňuje 10⁶ -10⁸Ω, také se silnou odolností proti korozi.

·3,2mm okénko z tvrzeného skla s vysokou intenzitou pro lepší pozorování.

- Plochý lisovací zámek zinkové slitiny, s dokonalou vzduchotěsností a funkcí proti krádeži, tento ESD těsnící výkon suchých skříní je vynikající.

·S funkcí paměti, není třeba znovu nastavovat po výpadku napájení.

-Suché skříně ESD si mohou po vypnutí automaticky zapamatovat poslední hodnotu nastavení, není třeba je znovu nastavovat.

·Výkonná suchá jednotka s předpokládanou životností +15 let.

- Suché skříně ESD využívají suchou jednotku s molekulárním sítem 4A, nejpokročilejší techniku, lze ji automaticky regenerovat, není třeba ji vyměňovat.

·Univerzální kolečka instalovaná dole, bezpečná proti ESD.

- Vyztužená PU kolečka jsou instalována na dně suchých skříní ESD, přední dvě s brzdami pro snadný pohyb a zastavení.

Definice Climatest Symor® ESD suché skříně?

Climatest Symor® ESD suché skříně, také nazývané ESD suché skladovací skříně, je skříň s elektronickou regulací vlhkosti, která automaticky udržuje stabilní hodnotu relativní vlhkosti (RH), ESD suché skříně se dodávají v různých velikostech a tvarech, mohou udržovat <5%RH nízkou vlhkost prostředí spolehlivě, s přesnou regulací RH, ale vyžadují konstantní napájení.

Jak ovlivňují ESD suché skříně výrobu SMT?

Komponenty MSL, jako IC, BGA, PCB, jsou velmi citlivé na vlhkost, tyto komponenty mají přísné požadavky na skladovací prostředí, na rozdíl od civilních suchých boxů odolných proti vlhkosti mohou suché skříně ESD dosahovat velmi nízké hodnoty vlhkosti, odvlhčovací a rychlost obnovy je super rychlá, celé skříně jsou bezpečné proti ESD.
Během procesu přetavení proniká stopová vlhkost do obalů IC, tlak vlhkosti se zvyšuje v důsledku zahřívání, absorbovaná vlhkost se rychle rozpíná uvnitř, což má za následek neviditelná poškození, jako je selhání kabeláže, popcorn a mikropraskání, dokonce i praskání na povrchu. vady nejsou v rané fázi snadno vidět, nicméně tyto neviditelné, potenciální problémy vstupují na trh, pak se fakultní produkty vrací a následují reklamace.

Suché skříně ESD si dokážou udržet <5% RH, což účinně eliminuje rizika selhání v důsledku nesprávného skladování během procesu montáže. Norma IPC/JEDEC J-STD-033 specifikuje „Standard pro manipulaci, balení, přepravu a použití citlivých na vlhkost/přetavení Zařízení pro povrchovou montáž.â, vyžaduje skladování s nízkou vlhkostí pro součásti citlivé na vlhkost.

Proč potřebujete ESD suché skříně pro SMD úložiště?

Zařízení MSD jsou obecně integrované obvody, složené z různých součástek, tyto součásti jsou sestaveny pomocí pasty, což nevyhnutelně způsobuje mezery mezi součástmi, mezery jsou hlavním faktorem vlhkosti MSD, vlhkost proniká a postupně do SMD, když pronikání dosáhne do určité míry SMD zvlhne a selže.
Skladování MSD s nízkou vlhkostí, má za cíl řídit životnost dílny SMD, suché skříně ESD poskytují efektivní řešení skladování, výkon suchých skříní ESD určuje efekt skladování SMD, profesionální suché skříně ESD by měly dosahovat nízké vlhkosti, antistatických a rychlých funkcí odvlhčování.
Úroveň SMD určuje požadovanou úroveň vlhkosti. V současné úrovni SMD je běžně používaná vlhkost při skladování 20 %, 10 % a 5 % RH.

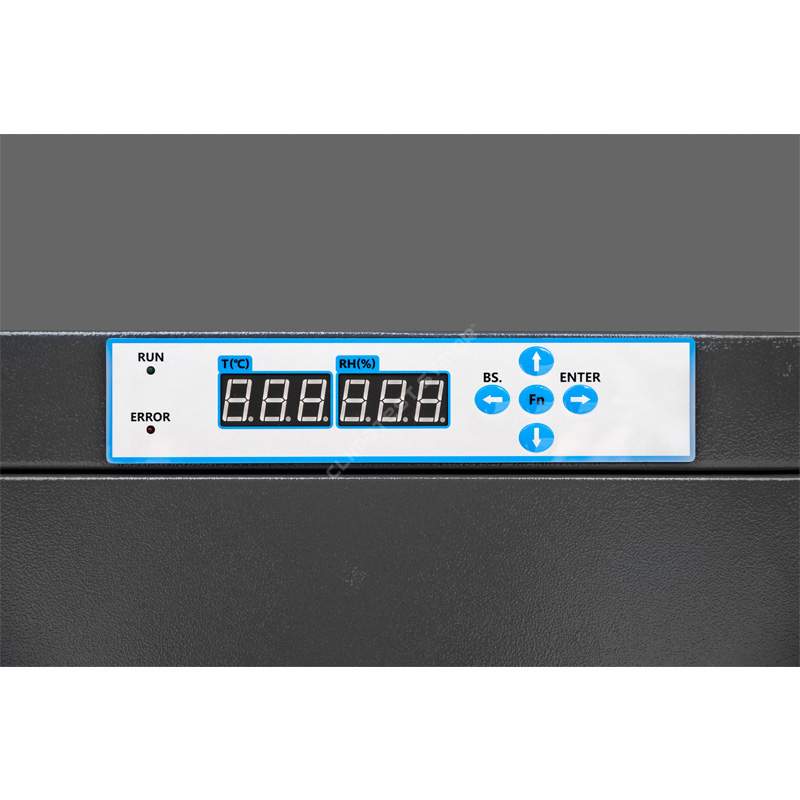

Climatest Symor® ESD suché skříně přijímají Švýcarsko importované tepl. & RH senzor, chyba je +/-2%RH, s vysokou přesností a vysokou stabilitou, vlhkost je nastavitelná, vzduchotěsnost je vynikající.

Aplikace suchých skříní ESD

Suché skříně ESD jsou nezbytné v průmyslu výroby elektroniky/polovodičů, jedná se o OPTIMÁLNÍ řešení úložiště pro:
â» Montáž PCB, IC čipy, LED, SMD, SMT, pásky a cívky, desky plošných spojů (PWB), polyamidová fólie, podavače.
â» Kondenzátory, keramické díly, konektory, spínače, svařovací lišta.
â» Komponenty MSL, které byly částečně smontovány.
â» Materiály pohlcující vlhkost, jako je epoxid, pryskyřice, lepidla.

Čisté prostory mají navíc velmi přísné hygienické požadavky, standardní modely tomu neodpovídají, Climatest Symor® dodává také nerezové (SS) suché skříně a nerezové (SS) dusíkové skříně, oba jsou přizpůsobeny podle specifických požadavků zákazníků.

Rychlost odvlhčování řady <5%RH:

Otevřete dvířka na 30 sekund a poté je zavřete, vlhkost se během 30 minut vrátí na <5 % RH, viz níže uvedená křivka: (Okolní 25 °C, vlhkost 60 % RH)

JAKÉ JSOU BĚŽNÉ METODY UCHOVÁVÁNÍ ELEKTRONICKÝCH SOUČÁSTÍ?

1. Vaky proti vlhkosti
âMetoda: Komponenty citlivé na vlhkost jsou baleny v uzavřených sáčcích s bariérou proti vlhkosti, uvnitř jsou vysoušedla a karta indikátoru vlhkosti (HIC), uživatelé identifikují okolní vlhkost v uzavřených obalech kontrolou změny barvy teček na voze.
âNevýhoda: Sáčky proti vlhkosti + indikátory vlhkosti auta + vysoušedla + ruční práce = spotřební materiál, riziko úniku, vysoké náklady.

2. Dusíkové skříně
âMetoda: Komponenty citlivé na vlhkost jsou uloženy v dusíkových skříních nebo stlačeným vzduchem, aby se vyhovělo skladování s nízkou vlhkostí
âNevýhoda: Plnění dusíkem = trvalá spotřeba N2, vysoká ko

3.Elektronické suché skříně
âMetoda: Součásti citlivé na vlhkost jsou umístěny v elektronické suché skříni, stačí zapojit, stroj bude automaticky pracovat a dosáhne velmi nízké vlhkosti.
â Výhody: Žádné spotřební materiály, žádná ruční práce, žádná spotřeba dusíku, životní prostředí, potřeba jen trochu elektřiny.

Poskytujeme řešení suchých skříní ESD pro níže uvedená odvětví:

Výhody suchých skříní ESD

Pro více podrobností o suchých skříních ESD navštivte naše webové stránky www.climatestsymor.com nebo přímo pošlete e-mail na sales@climatestsymor.com, vrátíme se vám v nejrychlejším čase, vítáme vás pro možnou spolupráci.
