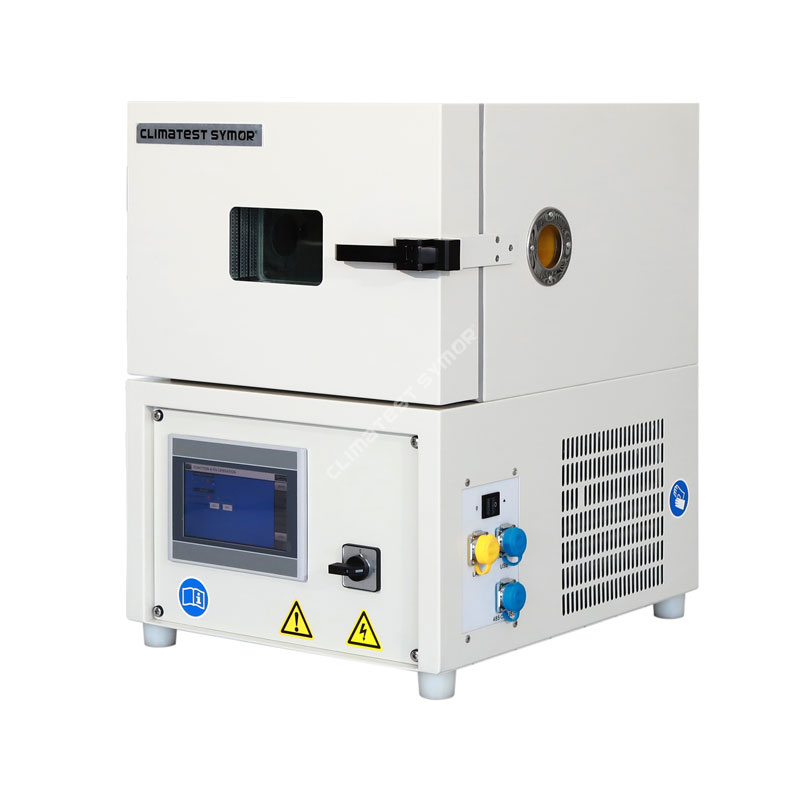

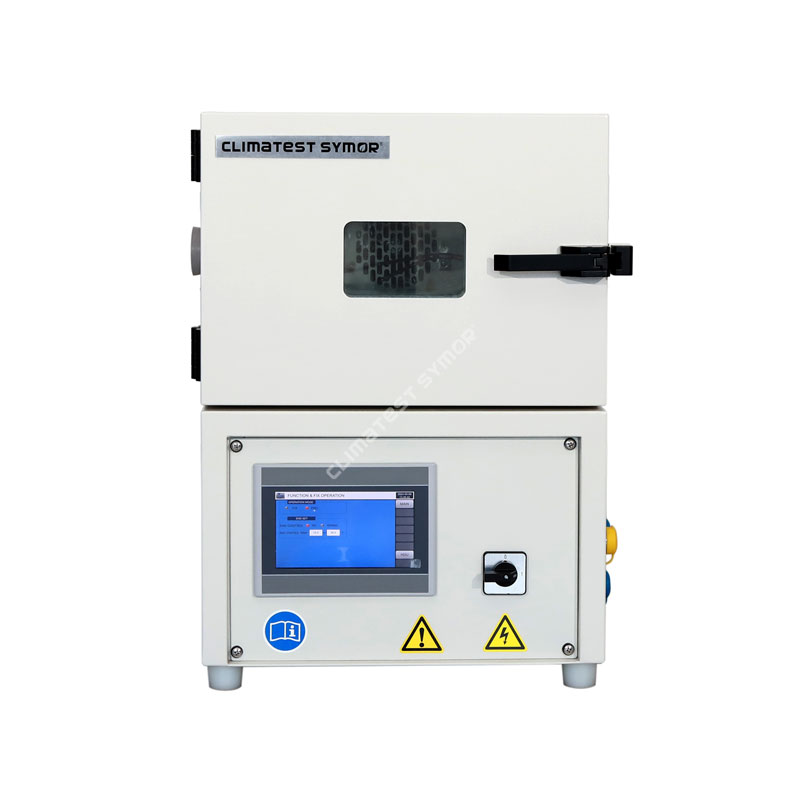

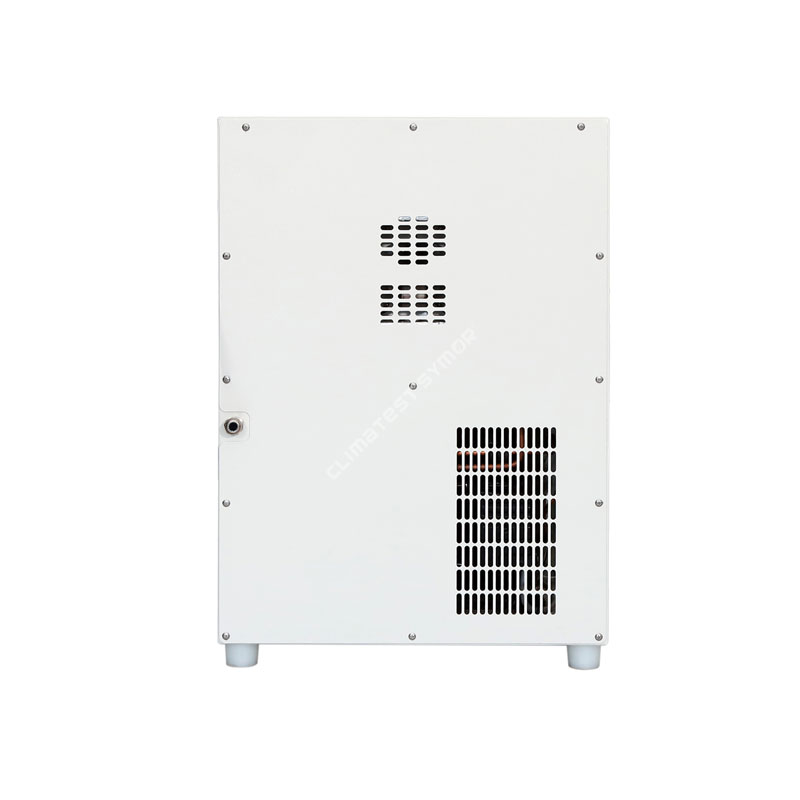

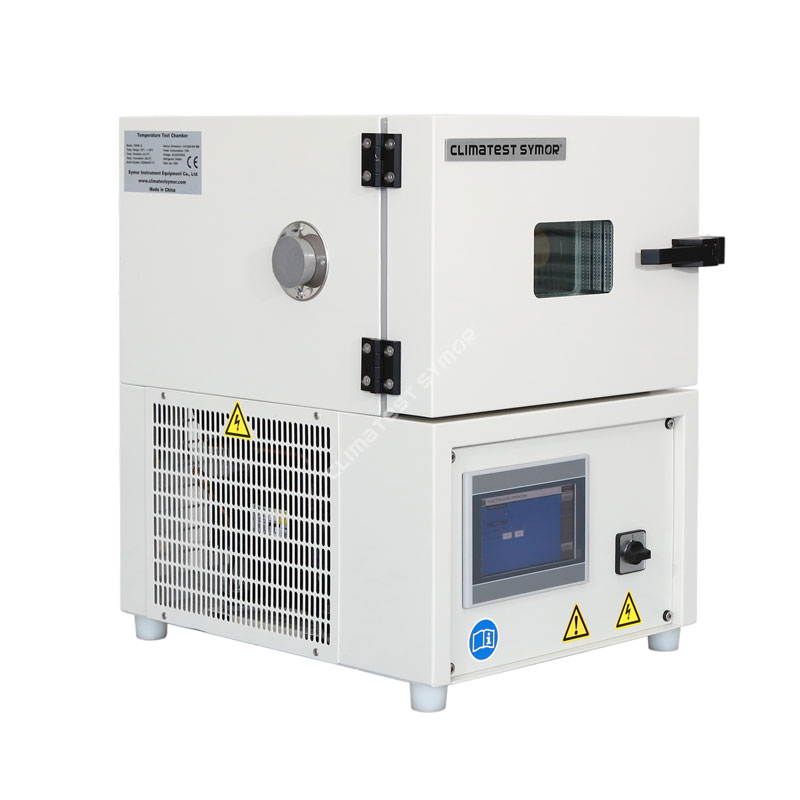

Mini teplotní komora, také nazývaná stolní tepelná komora, stolní teplotní komora, je navržena tak, aby simulovala celý rozsah teplotních podmínek, díky malému půdorysu je optimální pro testování malých součástí a produktů na stole v laboratoři. Mini teplotní komora zajišťuje přesnou regulaci teploty s funkcí PID, zákazník je schopen provádět teplotní testy v rozsahu -40°C~+130°C.
Model: TGDW-12
Kapacita: 12L
Police: 1ks
Barva: špinavě bílá
Vnitřní rozměr: 310×205×200 mm
Vnější rozměr: 450×500×610 mm
Popis:
Climatest Symor® mini teplotní komora se dodává v různých velikostech a teplotních konfiguracích, komora se používá k vyhodnocení fyzických změn produktů za podmínek extrémních teplotních cyklů, mini teplotní komora poskytuje ideální testovací řešení pro malé součásti a je k dispozici v různých velikostech 12L, 22L a 36L.
Specifikace
| Modelka | TGDW-12 | TGDW-22 | TGDW-36 |
| Vnitřní rozměr (Š*H*V) | 310×205×200 mm | 300×250×300 mm | 400×300×300 mm |
| Vnější rozměr (Š*H*V) | 450×500×610 mm | 700×440×700 mm | 760×550×900 mm |
| Teplotní rozsah | Model A: -20°C~+130°C Model B: -40°C~+130°C | ||
| Kolísání teploty | ⤱0,5°C | ||
| Předpětí teploty | ¤1,0°C | ||
| Rovnoměrnost teploty | ¤1,5°C | ||
| Rychlost vytápění | +25âï½+130ââ¤50 minut (vyložit) | ||
| Rychlost chlazení | +25âï½-40ââ¤45 minut (vyložit) | ||
| Materiál interiéru | Antikorozní kartáčovaná nerezová ocel SUS#304 | ||
| Vnější materiál | Vyztužený ocelový plech s elektrostatickým nástřikem | ||
| Izolace | Superjemná skelná vata / polyuretanová pěna | ||
| Ovladač | 7â originální dovezený japonský ovladač s dotykovou obrazovkou UNIQUE (UMC). | ||
| Oběhový systém | Nízkohlučné motory odolné vysokým teplotám, vícelistý odstředivý ventilátor s dlouhou osou a nerezovou ocelí | ||
| Topení | NiCr ohřívač, nezávislý systém | ||
| Chladicí systém | Francie "TECUMSEH" Chladicí kompresory, chlazení vzduchem | ||
| Zdroj napájení | AC110V/220V/AC230V·50HZ/60HZ | ||
Bezpečnostní ochrana:
·Nezávislý omezovač teploty: Nezávislé vypnutí a alarm pro účely tepelné ochrany během testu.
·Chladicí systém: Ochrana kompresoru proti přehřátí, nadproudu a přetlaku.
·Testovací komora: Ochrana proti přehřátí, přehřátí ventilátoru a motoru, výpadek/reverzace fáze, časování celého zařízení.
·Ostatní: Ochrana proti úniku a výpadku, ochrana proti přetížení, alarm zvukového signálu, ochrana proti úniku proudu a ochrana proti přetížení.
Výhody programovatelného ovladače:
·7palcový japonský programovatelný ovladač s dotykovou obrazovkou
·Nastavte teplotní bod v režimu pevné hodnoty nebo režimu programů
·Zobrazení nastavené hodnoty teploty a teplotní křivky v reálném čase
·100 skupinový program s pamětí 999 segmentů; každý segment 99 hodin 59 minut
·Testovací data lze stáhnout podle potřeby přes rozhraní RS232
Funkce:

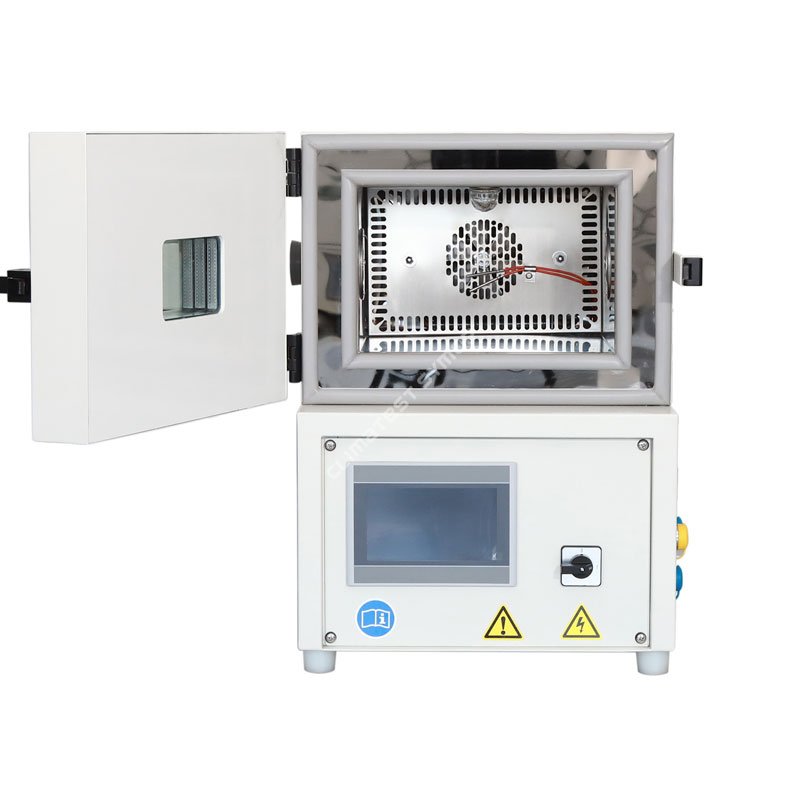

·Pracovní zóna je vyrobena z antikorozní broušené nerezové oceli SUS#304.
.Efektivní průhledné okénko a vnitřní osvětlení pro snadné pozorování.
·Těsnění dveří Superipr vyrobené ze zesílené silikonové pryže, která je odolná vůči vysokým teplotám a stárnutí.
· Jednotný systém cirkulace vzduchu uvnitř pracovní zóny.
·Originální dovezené francouzské chladicí kompresory "Tecumseh".
· Kabelový port o průměru 25 mm se nachází na pravé straně.
výhody:
·Lehká instalace
· Přesná regulace teploty v malé komoře
· Stolní typ určený pro laboratoř s omezeným prostorem
· Omezovač přehřátí
·Japonský programovatelný LCD ovladač
· Záznam 365denní historie dat
· Zobrazení křivky v reálném čase a historie teploty a vlhkosti
·RS232 počítačové rozhraní pro stahování dat
Aplikace:
Being je zařízení pro testování spolehlivosti, mini teplotní komora simuluje vysoké teploty, nízké teploty, teplotní střídavé podmínky prostředí pro testování produktů a materiálů – výkon odolný vůči extrémním klimatickým podmínkám, mini teplotní komora je použitelná v níže uvedených odvětvích:
Elektronický a polovodičový průmysl:
Vlastní spolehlivost elektronických součástek závisí na schématu návrhu spolehlivosti. Během výrobního procesu, kvůli kolísání lidského faktoru nebo surovin, procesních parametrů a podmínek zařízení, nemůže konečný produkt dosáhnout očekávané spolehlivosti. V každé šarži hotových výrobků jsou vždy skryté vady, které se projevují jako brzké selhání za určitých zátěžových podmínek.
Proto je nutné učinit opatření k odstranění těchto elektronických součástek s počátečním selháním v maximální možné míře před jejich instalací na stroj, a za tímto účelem musí být součásti stíněny, mini teplotní komora je jedním ze stínících zařízení na počátku proces kontroly kvality:
1. Vysokoteplotní skladování mini teplotní komory
Vysokoteplotní stínění se běžně používá u polovodičových zařízení, která jsou skladována při vysoké teplotě po dobu 24 až 168 hodin. Většina poruch elektronických součástek je způsobena povrchovou kontaminací, špatným spojením a vadnými vrstvami oxidu, které úzce souvisí s teplotou.
Tepelné namáhání a doba stínění různých elektronických součástek by měly být vhodně zvoleny, aby se zabránilo novým mechanismům selhání. Vysokoteplotní stínění je jednoduché, levné a může být implementováno na mnoha součástech.
2. Teplotní cirkulační systém mini teplotní komory
Díky principu tepelné roztažnosti a smršťování za studena se elektronická zařízení během používání setkají s různými podmínkami okolní teploty a součásti se špatnou tepelnou odolností jsou náchylné k selhání, mini teplotní komora simuluje teplotní cykly mezi extrémně vysokou teplotou a extrémně nízkou teplotou, což může účinně eliminovat výrobky s vadami tepelného výkonu. Běžně používané podmínky třídění pro komponenty jsou -55 až +125 a 5 až 10 cyklů.
Automobilový průmysl:
V automobilovém průmyslu je stolní teplotní (vlhkostní) komora jedním z nejdůležitějších zařízení pro testování prostředí, produkty jsou jako zažívání „mučení“ prostřednictvím environmentálních testů, autodíly jsou přísně testovány, problémy jsou zkoumány a počáteční konstrukční plány produktu jsou opakovaně revidovány, takže jak neustále zlepšovat kvalitu výrobků.
Jaké testy teploty a vlhkosti by měly být provedeny pro autodíly?
1) Vysokoteplotní test: Vysokoteplotní prostředí vytváří tepelné účinky, které způsobí měknutí, expanzi a vypařování, zplyňování, praskání, tavení a stárnutí automobilových dílů, poté budou mít automobily mechanické poruchy, poruchy, špatnou izolaci obvodových systémů, a více.
2) Nízkoteplotní test: Nízkoteplotní prostředí způsobuje fyzickou kontrakci automobilových dílů, tuhnutí oleje, snížení mechanické pevnosti, křehnutí materiálu, ztrátu pružnosti a led a další, pak se automobil objeví praskání, mechanické selhání, zvýšení opotřebení, selhání těsnění a poruchy izolace obvodového systému.
3) Test vlhkým teplem: Okolní vlhkost způsobuje korozi na kovovém povrchu, což vede k poškození materiálu, elektrické pevnosti a snížení izolačního odporu.
Průmysl výroby plastů:
Plastové kryty a nádoby jsou široce používány v běžném životě, což zahrnuje domácí spotřebiče, přístrojové vybavení, stavební zařízení, automobilový průmysl, každodenní hardware a další, plastové výrobky v posledních letech rychle přibývají, aby se zlepšila kvalita a konkurenceschopnost, výrobci nyní věnují větší pozornost testování spolehlivosti jejich plastových výrobků.
Například životnost světelných produktů je ovlivněna vysokou teplotou, nízkou teplotou a vlhkým prostředím. Kromě toho, kvůli nejistým faktorům v procesu lisování a vlivu podmínek prostředí po montáži se pevná poloha matice vložky uvnitř plastového krytu objeví jako přirozený jev praskání a prasknutí, tyto problémy se nemohou objevit v krátké době, ale se do určité míry akumuluje, má za následek selhání funkce, skrytá nebezpečí, přináší uživatelům špatné zkušenosti s používáním.
mini teplotní komora simuluje drsné prostředí, jako je střídání vysoké teploty, nízké teploty, vysoké a nízké teploty, aby pomohla výrobcům odhalit vady jejich plastového krytu v krátkém čase, mini teplotní komora jim poskytuje velmi cenný sběr dat během fáze výzkumu a vývoje a velmi zlepšit efektivitu výroby a ušetřit náklady.
Kromě toho je mini teplotní komora také široce používána v komunikačním, farmaceutickém, vojenském a obalovém průmyslu, různé požadavky na testování se provádějí simulací přirozeného a zrychleného prostředí, mini teplotní komora je běžný stroj pro testování spolehlivosti, může účinně detekovat výkon změny produktů v různých prostředích a hraje zásadní roli ve výzkumu a vývoji produktů.
Máte problém s omezeným prostorem ve vaší laboratoři?
Climatest Symor® mini teplotní komora je schopna provádět vysokoteplotní testy malých vzorků v rané fázi výzkumu a vývoje, teplotní rozsah -70 až +180 umožňuje testovat odolnost vzorků proti extrémním teplotním změnám. mini teplotní komora je navržena tak, aby uživatelům poskytla kompaktní jednotku pro testování malých součástí a produktů a aby vyhověla různým testovacím potřebám, provoz je ekologický a tichý, mini teplotní komora je nejprodávanější v laboratořích s omezeným prostorem.
Jaký je princip chlazení mini teplotní komory?
Cirkulace chlazení využívá reverzní Carnotův cyklus, zahrnuje dva izotermické procesy a dva adiabatické procesy: chladivo je stlačeno na vysoký tlak prostřednictvím adiabatické komprese kompresoru a poté chladivo vede výměnu tepla s okolním médiem a izotermicky přenáší teplo do těchto médií. Poté chladivo funguje adiabatickou expanzí přes uzavírací ventil a teplota chladiva klesá. Nakonec chladivo absorbuje teplo z předmětů s vysokou teplotou izotermicky přes výparník, aby se snížila teplota předmětů, které mají být chlazeny. Tento cyklus se musí opakovat, aby došlo ke snížení teploty.
Jaké jsou výhody Climatest Symor® mini teplotní komora?
·S nezávislými právy duševního vlastnictví a patenty na design a zvládnutím základní technologie environmentální testovací komory.
·Ovladač je snadno ovladatelný japonský LCD programovatelný, který lze dálkově ovládat (volitelné).
· Přesná regulace teploty a optimální rovnoměrnost teploty.
·Chladicí systém používá originální dovezené kompresory z Francie.
·Osvětlovací systém využívá světelné kuličky odolné proti stárnutí při vysoké teplotě, vícevrstvé tvrzené sklo na průhledovém okénku pro snadné pozorování.
· Vybaveno vícenásobnými bezpečnostními ochrannými zařízeními.
Balení mini teplotní komory
První krok: Zabalte tenkou fólii na celou teplotní testovací komoru pro vodotěsné a prachotěsné účely.
Druhý krok: Pevně připevněte bublinkovou pěnu na teplotní zkušební komoru a poté stroj zakryjte velkým plastovým sáčkem.
Třetí krok: Vložte teplotní testovací komoru do vyztuženého polywoodového pouzdra s paletou na spodní straně.
Toto balení je dostatečně pevné, aby vydrželo hrbolatou námořní a železniční dopravu a zajistilo bezproblémové doručení produktu zákazníkům.
Zásilka mini teplotní komory
Mini teplotní komora není vhodná pro přepravu vzduchu, protože uvnitř je chladivo a kompresor, v současnosti jsou běžné způsoby přepravy následující:
Do Evropy: Po moři, železnice Čína-EU
Do Severní Ameriky/Jižní Ameriky: Po moři je Matson Clipper omezen na Spojené státy
Do jihovýchodní Asie: Po moři, po silnici
Na Nový Zéland/Austrálie: Po moři
Do Afriky: Po moři
Climatest Symor® zajišťuje rezervační službu před odesláním a spolupracuje se zákazníky v rámci různých podmínek incoterms, jako je CIF/FOB//EXW/DAP; Climatest Symor® poskytuje také službu door to door (incoterm: DDP), to znamená, že vyřídíme všechny exportní a importní procedury, zákazníci stačí podepsat příjem.
